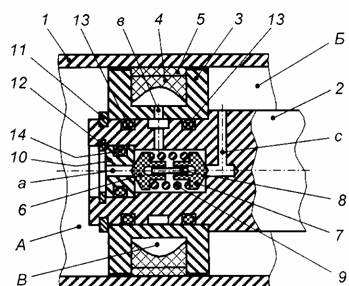

Уплотнение состоит из гидроцилиндра 1 (см. рис. 1) и штока 2 с поршнем 3. В поршне расположены манжета 4 из полиуретана и приклеенное к нему защитное кольцо 5 из фторопласта. Во внутренней полости штока расположены клапаны 6 и 7, центрируемые по оси штифтом 8 и подпружиненные пружиной 9, а также втулка 10. Поршень 3 и втулка 10 фиксируются от осевых перемещений стопорными кольцами 11 и 12, а герметичность их посадок обеспечивается уплотнительными кольцами 13 и 14.

При увеличении в гидроцилиндре давления в заштоковой полости А рабочая жидкость через канал а воздействует на обратный клапан, открывает его и далее через канал в передаёт давление в полость В. Это давление создаёт радиальное усилие на манжету и кольцо 5, вследствие чего, в зависимости от величины рабочего давления в полости А соответственно изменяется усилие прижатия кольца 5 к «зеркалу» гидроцилиндра.

Аналогична работа уплотнения при увеличении давления в заштоковой полости Б.

Предложенная конструкция обеспечивает автоматическое изменение величины усилия поджатия уплотнения, а, следовательно, и степень его герметичности в зависимости от изменяющегося давления в штоковой и заштоковой полостях гидроцилиндра. При этом резко снижается усилие на штоке при неизбежных холостых его перемещениях в процессе работы гидроцилиндра.
