Номер 77-066-03 |
|
Наименование проекта Станок сверлильный настольный |
|
Назначение Для одновременного сверления отверстий в корешках альбомов и их сшивания. |
|
Рекомендуемая область применения Выполнение переплетных работ. |
|

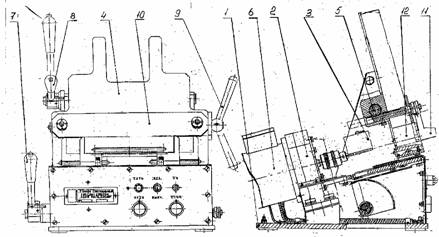

Описание Результат выполнения конструкторской разработки. Основание 1 (см. рисунок) станка представляет собой сварную конструкцию, на которой закрепляется 3-х шпиндельная сверлильная головка 2 и подвижная каретка 3 с поворотным столом 4 и механизмом зажима корешков 5.
Станок сверлильный настольный В корпусе сверлильной головки смонтированы три шпинделя на шарикоподшипниках с 3-х кулачковыми патронами. Вращение шпинделям передается через косозубую зубчатую передачу от электродвигателя 6. Подача каретки 3 - ручная и осуществляется поворотом рукоятки 7 через зубчато-реечную передачу. Поворотный стол 4 поворачивается и стопорится в горизонтальном и наклонном положениях при помощи рукоятки 8. Зажим корешка альбома осуществляется планкой 10 через зубчато-реечную передачу поворотом рукоятки 9 и стопорится конусным замком механизма зажима 5. |
|
Преимущества перед известными аналогами Расширение технологических операций. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности труда в 1,5-2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 18.11.2003 |
