Результат выполнения конструкторской разработки.

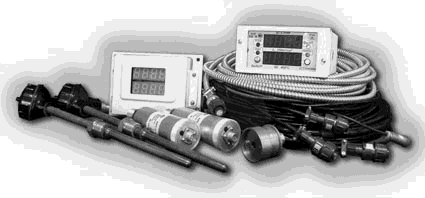

Состав комплекта: дистанционный сигнализатор (предназначен для дистанционного измерения, вычисления и отображения в цифровой форме текущих значений измеряемых параметров, а также для управления внешними электрическими цепями); вторичная индикация ВИ (предназначена для дублирования информации, отображаемой на индикаторе дистанционного сигнализатора (ДС), подключается к ДС по четырехпроводной линии и может устанавливаться на удалении от ДС до 300 м.); индикатор пламени (предназначен для слежения за наличием светового потока, например, пламени горелки, формирует на выходе частотный импульсный сигнал, соответствующий частотам колебаний пламени горелки); термопреобразователь (предназначен для измерения температуры в жидких, газообразных средах и сыпучих веществах); преобразователь избыточного давления (предназначен для преобразования избыточного давления в унифицированный токовый выходной сигнал); комплект кабелей соединительных (комплектность кабелей зависит от модели дистанционного сигнализатора, длина кабелей определяется потребителем, может поставляться в металлорукаве, с термостойким кабелем).

Принцип работы. Давление и температура измеряемой среды воздействуют на чувствительные элементы датчиков давления и температуры. Датчики выдают токовый выходной сигнал, пропорциональный значению воздействующего давления или температуры. Выходы датчиков соединены кабелем с измерительными каналами ДС.ДС преобразует входные сигналы в цифровую форму, затем, используя установленные диа­па­зо­ны измерений, рассчитывает и отоб­ражает текущие значения на цифровых индикаторах ДС и ВИ, отслеживает выход этих параметров за установленные значения уставок.

Частотный импульсный сигнал с ИП-2 поступает на микроконтроллер ДС, где отслеживается наличие частоты и выход ее за рабочий диапазон. При этом, микроконтроллер (cpu) управляет соответствующим реле и двухцветным светодиодом "ФАКЕЛ".

Основным функциональным элементом ДС является cpu, работающий по заданной программе, хранящейся в ПЗУ программ cpu. Пределы из­мерения, значения уставок, калибровочные коэффициенты хранятся в ЭППЗУ cpu.

Данные о текущих значениях измеряемых параметров поступают от датчиков в виде постоянно­го тока и в виде импульсов тока. Токовые сигналы поступают на нагрузочные резисторы, напряжение с которых подается на входы аналого-цифрового преобразователя (АЦП). cpu считывает коды с АЦП, затем вычисляет текущие значения параметров, отображает их на цифровых индикаторах. Полученные текущие значения параметров cpu сравнивает со значениями уставок в соответствующих им каналах. Если текущее значение выходит за установленное значение уставки, зажигается соответствующий светодиод и включается реле соответствующее данной уставке.

cpu имеет счетчик времени, который работает непрерывно при поданном напряжении питания и служит для определения времени наработки прибора.
