Результат выполнения НИОКР.

Работа термостата основана на поддержании заданной температуры с помощью нагрева и охлаждения термостатируемой жидкости. Поддержание заданной температуры осуществляется посредством электронного регулятора. В регуляторе применен датчик температуры с разрешением 0,01°С.

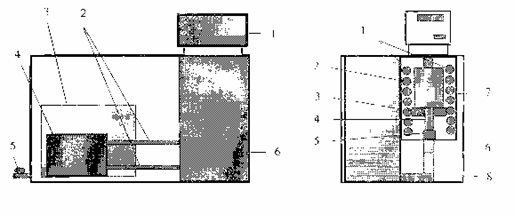

Схематично устройство термостата показано на рисунках 1а, 1б.

Рис.1а Рис.1б

Рис.1а (вид без боковой панели):

1.Блок терморегулирования

2.Входной и выходной патрубки змеевика охлаждения

3.Радиатор

4.Компрессор

5.Сливной кран

6.Рабочая ванна

Рис.1б (вид без лицевой панели в разрезе):

1.Змеевик охлаждения

2.Бочонок для размещения нагревателя и датчика температуры

3.Циркуляционный насос

4.Патрубок

5.Муфта

6.Рабочая ванна

7.Ванна для охлаждения рабочей жидкости

8.Шланговое соединение обеих ванн

Процесс циркулирования термостатируемой жидкости происходит следующим образом: Циркуляционный насос 3 (см далее Рис. 1б) вкачивает жидкость в бочонок 2; из бочонка жидкость по патрубку 4, шланговому соединению 8 попадает в рабочую ванну 6; далее жидкость через верхний край рабочей ванны возвращается в ванну для охлаждения 7. Охлаждение рабочей жидкости происходит в ванне 7, нагрев жидкости - в бочонке 2. В рабочей ванне происходит интенсивное перемешивание жидкости входным потоком; в ванне для охлаждения жидкость перемешивается дополнительной размешивающей крыльчаткой, установленной на насосе. В рабочей ванне размещаются термостатируемые цилиндры для ареометров.

Установленное значение температуры сохраняется в энергонезависимой памяти. При этом после повторного включения блока регулирования автоматически устанавливается значение температуры, заданное ранее.

При необходимости можно скорректировать параметры регулирования - коэффициенты ПИДа.

В регуляторе предусмотрена функция секундомера, пределы измерения которого от 0,1 до 999,9 сек., с точностью 0,1 сек.
