Номер 68-133-03 |
Наименование проекта Усиленная подпорная стена для восприятия значительных горизонтальных нагрузок |
Назначение Конструкция разработана с учетом того, чтобы воспринимала значительные горизонтальные нагрузки (при сейсмичности 9 и более баллов) |
Рекомендуемая область применения Строительство |

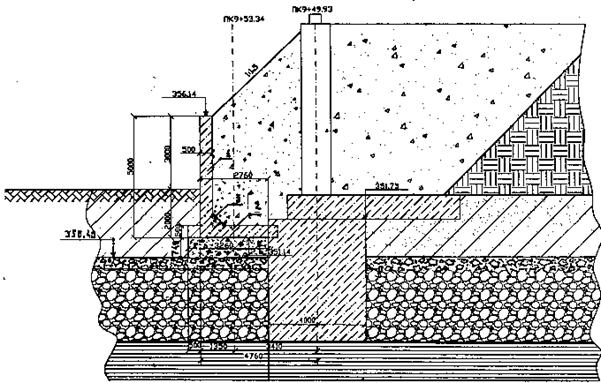

Описание Результат выполнения конструкторской работы. Предлагаемая конструкция подпорной стены - монолитная подпорная стена уголкового типа с армированием как вертикальной (1), так и горизонтальной (2), части разработана для восприятия значительных горизонтальных нагрузок (сейсмичность строительной площадки 9 и более баллов). На стыке вертикальной и горизонтальной части монолитной конструкции дополнительно предусмотрен наклонный элемент (3) определенных размеров с соответствующим армированием. При этом по длине сооружения монолитная конструкция подпорной стены разбивается на деформационные швы. Гидроизоляция и дренажные устройства предусмотрены. В целом устойчивость монолитной подпорной стены обеспечивается собственным весом стены и грунтового массива, вовлекаемого конструкцией в работу, а также заложением горизонтальной части монолитной конструкции ниже планировочной отметки. Предварительные размеры монолитной подпорной стены уголкового типа для конкретного случая приводятся на рис. 1. Рис. Конструкция подпорной стены |
Преимущества перед известными аналогами При существенном уменьшении рабочей высоты сечения монолитная конструкция воспринимает значительные горизонтальные нагрузки |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Снижение себестоимости конструкции в 3-4 раза |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 02.07.2003 |
