Результат выполнения конструкторской разработки.

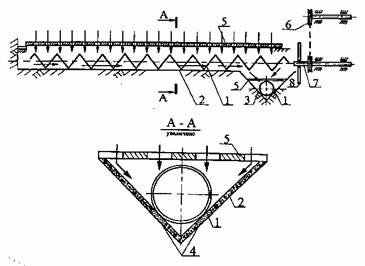

Устройство содержит транспортирующие рабочие органы 1(см. рисунок), размещенные в продольном 2 и поперечном 3 навозных каналах, стенки которых выполнены с чередующимися между собой продольными полосами из антифрикционного материала 4 и бетона. Навозные каналы 2 и 3 имеют в поперечном сечении треугольную форму и закрыты сверху решетками 5. Рабочий орган 1 выполнен в виде гибкого цилиндрического винта, привод 6 которого размещают со стороны выгрузки продукта, полосы 4 из антифрикционного материала устанавливают вдоль навозных каналов 2, 3 по линиям контакта с рабочим органом 1, а вал привода 7 пропускают через брызгоотражательный щиток 8.

Устройство для удаления жидкого и полужидкого навоза.

Устройство работает следующим образом. Жидкий и полужидкий навоз через решетки 5 попадает в навозный канал 2, где захватывается рабочим органом 1 и перемещается в поперечный навозный канал 3. Затем рабочим органом 1 навоз по поперечному каналу 3 удаляется из помещения. Для нормального протекания процесса удаления навоза вначале включают рабочий орган, находящийся в продольном навозном канале 2.

Отсутствие в предлагаемом устройстве промежуточных соединений упрощает конструкцию и не создает дополнительного сопротивления перемещению навоза. Применение рабочего органа в виде гибкого цилиндрического винта снижает металлоемкость устройства. При пуске рабочего органа происходит его упругая деформация в направлении от привода к противоположному концу, которая снижает пусковой момент. Такие деформации периодически возникают в течении процесса удаления навоза, также способствуя уменьшению энергоемкости.
