Частное техническое решение, имеющее самостоятельное значение.

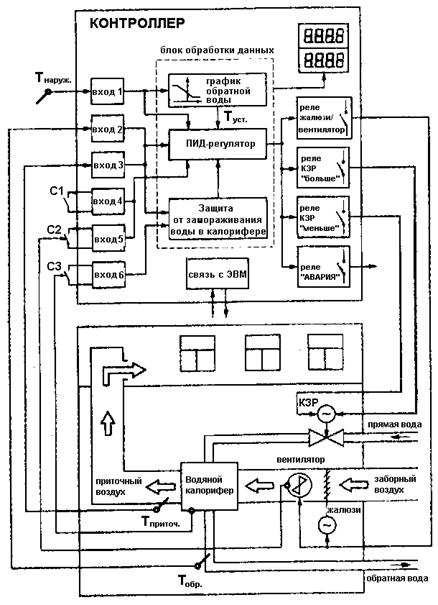

Предлагаемая система (рис. 1) предназначена для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.

Функциональные возможности системы:

- прогрев калорифера при запуске системы и в переходных режимах;

- управление работой вентилятора и жалюзи, осуществляющих подачу воздуха;

- поддержание температуры приточного воздуха;

- защита системы от превышения температуры обратной воды;

- защита водяного калорифера от замораживания;

- работа в дежурном режиме с выключенным вентилятором и закрытыми жалюзи;

- работа в летнем режиме;

- обмен данными с ЭВМ для регистрации параметров.

В системе предусмотрено 6 режимов работы.

Перед началом работы система осуществляет прогрев калорифера. Время прогрева определяется пользователем, исходя из эксплуатационных параметров вентсистемы. Для максимально быстрого разо­грева система формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие запорно-регулирующего клапана (КЗР).

При управлении системой приточной вентиляции необходимо обеспечивать три условия:

- поддержание заданной температуры приточного воздуха Т _приточ,

- защиту от превышения температуры обратной воды Т _обр, возвращаемой в теплоцентраль,

- защиту от замораживания калорифера.

Температура приточного воздуха Т _приточ в системе задается пользователем при наладке. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер. Система по температуре уставки Т _приточ управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер.

Управление КЗР осуществляется кратковременными импульсами (ШИМ-модуляция) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью. Условия перехода в этот режим:

Т _{обр. мин}<т>_обр.<т>_{обр. макс}; Т _приточ>Т _авар.

При падении температуры приточного воздуха или температуры обратной воды ниже заданной пользо­вателем критической температуры, либо возникновения неисправности входных датчиков (обрыв или короткое замыкание), система переходит на работу в режиме защиты от замораживания воды в калори­фере. При этом для максимально быстрого повышения температуры система формирует команду на полное открытие КЗР, выключение вентилятора и закрытие жалюзи. Условия перехода в этот режим: Т _обр.<т>_{обр. мин}, или Т _приточ<т>_авар, или замыкание датчика потока воды через калорифер.

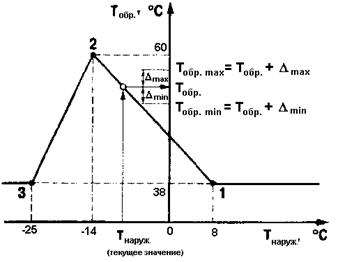

Управление температурой обратной воды осуществляется в зависимости от температуры наружного воздуха по заданному пользователем графику Т _обр.= f(Т _наруж). (рис. 2). При превышении заданного значения температуры обратной воды Т _обр.>Т _{обр.макс.} система прерывает управление КЗР по Т _приточ и переходит на управление по сигналу рассогласования d=Т _обр.-Т _{обр. макс}. После возврата Т _обр. в допустимые пределы регулирование продолжается по Т _приточ. Условия перехода в этот режим: Т _обр.>Т _{обр. макс}; Т _приточ>Т _авар.

Дежурный режим предусмотрен для случаев, когда нет необходимости в работе приточной вентиляции (например, ночное время суток, выходные дни). В этом режиме система контролирует температуру обратной воды, а вентилятор выключен и жалюзи закрыты. Переход в дежурный режим можно осуществить с помощью тумблера, установленного на лицевой панели щита.

Летний режим экономичен, поскольку управления температурой приточного воздуха не осуществляется. При этом КЗР полностью закрыт, и циркуляция воды через калорифер прекращена. Система автоматически переводит вентиляцию на работу в летнем режиме в случае превышения тем­пературой наружного воздуха значения Т _наруж, заданного при наладке системы. Условия перехода в этот режим: Т _наруж>Т _летн.

Для управления системой предусмотрен шкаф.
