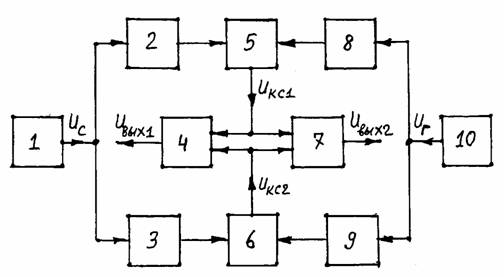

Функциональная схема смесителя изображена на рис.1, где приняты обозначения: 1 - источник сигналаu_с; 2,3,8,9 - фазовращатели резистивно-ёмкостного типа; 4 - суммирующее устройство; 5,6 - резистивно-диодные кольцевые смесители; 7 - блок вычитания; 10 - гетеродин, создающий напряжениеu_г;u_кс1,u_кс2,u_вых1,u_вых2- выходные напряжения блоков 4-7.

Прибор работает следующим образом.

Напряжениеu_сподаётся на фазовращатели 2 и 3, аu_г- на фазовращатели 8 и 9. При этом фазовращатели 2 и 8 производят сдвиг колебаний по фазе на угол в (+45 ⁰), а 3 и 9 - на угол (-45 ⁰). Дальнейшая обработка сдвинутых по фазе колебаний осуществляется кольцевыми смесителями 5 и 6; создаваемые ими напряженияu_кс1иu_кс2одновременно поступают на входы суммирующего устройства 4 и блока вычитания 7.

В выходном напряженииu_вых1(блок 4) будут отсутствовать помеховые составляющие с частотамиw_г,w_сиw_г+w_с,в составеu_вых2(блок 7) - составляющие с частотамиw_г,w_сиw_г-w_с,гдеw_с,w_г- круговые частоты сигнального и гетеродинного напряженийu _cиu_г. Указанные компоненты скомпенсированы в самом смесителе.

Частоты полезных составляющих напряженийu_вых1иu_вых2соответственно равныw_г-w_сиw_г+w_с.Для их выделения могут быть использованы известные фильтровые способы.

Таким образом, в смесителе существенно уменьшено влияние побочных продуктов.

Рис. 1
