Описание к ИЛ № 68-096-03

Результат выполнения конструкторской разработки.

В коммутационных аппаратах электрических цепей переменного тока для управления и включения трех и однофазными двигателями (в категории применения АСЗ и АС 21А), для переключения в цепи ступеней напряжения трансформаторов сварочных аппаратов (в категории применения АС 20А), вводно-распределительных устройств и панелей управления предлагаются пакетные переключатели (выключателями) ПВМ-17.

Переключатели удовлетворяют современным требованиям к аппаратам низкого напряжения. В них применены качественные изоляционные материалы и контакты из сплава серебра, устойчивого к действию электрической дуги. Отличаются высокой коммутационной и механической износостойкостью, устойчивостью к кратковременным перегрузкам, а при дополнительной защите (автомате или предохранителя) стойкостью к действию токов короткого замыкания (ПВП 17-29 i к.з. =1,3 кА, ПВП 17-31 i к.з. =2,0 к)

Механизм фиксаций привода гарантирует надежное переключение подвижных контактов выключателя и их четкое фиксированное положение до 45 °.

Переключатели выполнены по модульной схеме из отдельных пакетов, что позволяет собирать число коммутационных цепей:

- от 1 до 16 (от 1 до 8 пакетов) переключателя ПВП 17-29

- от 1 до 10 (от 1 до 5 пакетов) переключателя ПВП 17-31

Количество схем электрических 121, что дает возможность изготавливать аппараты с требуемой схемой коммутации и по требованию заказчика возможно проводить и другие сочетания схем коммутации.

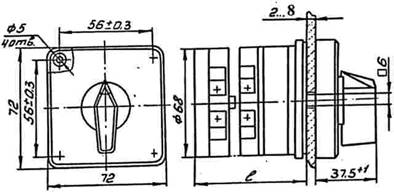

Переключатели изготавливаются по виду крепления: фронтальным фланцем, со стороны рукоятки.
