Описание к ИЛ № 68-093-03

Результат выполнения конструкторской разработки.

Применяемые в шахтах и рудниках вентиляционные двери не отвечают в полной мере требованиям ЕПБ. Так при аварийных отключениях электроэнергии часть шахтных вентиляционных дверей должна быть открыта для беспрепятственного прохода людей и технических средств. С открыванием существующих дверей возникают немалые трудности, что иногда становится причиной несчастных случаев с трагическим исходом. Кроме того, в подземных горных выработках на практике применяют различные варианты регулирования потоков воздуха. Для экономии электроэнергии снижают аэродинамическое сопротивление вентиляционной сети. Достигается это открыванием одной или нескольких вентиляционных дверей (регуляторов расхода воздуха).

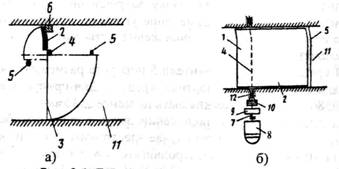

Дверь содержит створку 1, состоящую из верхней 2 и нижней 3 частей и жестко закрепленную на горизонтально расположенной оси 4 вращения створки 1, привод 7, включающей электродвигатель 8, самотормозящий редуктор 9 и электромагнитную дисковую фрикционную муфту 10.

Створка 1 устанавливается вертикально или под углом к вертикальной плоскости в горной выработке 11. Ось 4 вращения створки 1 крепится на створке 1.

В закрытом положении створка 1 перекрывает сечение горной выработки 11. Ось 4 вращения размещается в подшипниках 12.

Верхняя часть 2 створки 1 по площади может быть меньше, больше или равна нижней части створки 3. Масса верхней части 2 створки 1 распределяется равномерно по ее поверхности или в большей мере сконцентрирована у свободного конца в виде контргруза.

В качестве ограничителей 5 и 6 поворота, используются канаты и металлическая балка, закрепленные в горной выработке 11 по горизонтали. В крайних положениях створки 1 устанавливаются концевые выключатели.

Ось 4 вращения и ограничители 5 поворота размещаются на высоте, достаточной для пропуска транспортных средств. В закрытом положении горная выработка полностью перекрыта створкой 1. В этом случае электромагнитная дисковая фрикционная муфта 10 включена, а электродвигатель 8 отключен. Для открытия вентиляционной двери муфту 10 отключают и створка 1 автоматически принимает горизонтальное (нерабочее) положение. Это происходит благодаря тому, что верхняя часть 2 створки тяжелее, чем нижняя 3 часть створки 1, и ось вращения 4 закреплена эксцентрично. В этом положении створка поддерживается за счет ограничителей 5 поворота.

Закрывание двери производится с помощью привода 7. Для этого включают электродвигатель 8 и вращение через редуктор 9 и электромагнитную муфту 10 передается на ось вращения 4. В этом случае горная выработка 11 полностью прекрывается.
