Результат выполнения конструкторской разработки.

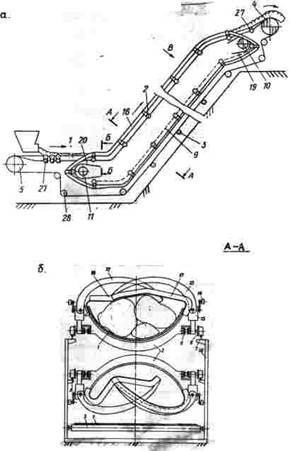

Крутонаклонный конвейер включает грузонесущую ленту 1, поддерживаемую подвижными траверсами 2 нагруженной ветви и роликоопорами 3 на порожней ветви (рис. 1 ). Лента 1 огибает концевые барабаны 4 и 5. Подвижные траверсы 2 снабжены канатами 6, перемещающимися по направлениям 7 и 8, и соединены между собой замкнутыми тяговыми органами (цепи) 9, огибающими концевые звездочки 10 и 11. По краям траверс 2 шарнирно смонтированы прижимные элементы в виде рычагов 12 и 13, соединенные по отдельности с копирными роликами 14 механизма управления 15. К траверсам 2 в месте опирания на них краев грузонесущей ленты 1 прикреплены дополнительные ленты 16 и 17. Боковые кромки лент 16 и 17 соединены с концами соответствующих прижимных рычагов 12 и 13, а сами ленты выполнены гофрированными. В начале и в конце подъема на раме конвейера 18 установлены копирные напрывляющие 19 и 20, взаимодействующие с копирными роликами 14. Механизм управления 15 рычагами 12 и 13 может быть выполнен в виде сферического шарнирно-рычажного механизма, включающего вал 21, вилку 22 и рычаг ролика 23. Оси всех шарниров механизма пересекаются в одной точке О. Прижимные рычаги 12 и 13 жестко закреплены на валу 21. Применение такого пространственного механизма позволяет сделать копирные направляющие 19 и 20 плоскими, что не ограничивает скорость движения конвейера.

На валу 21 установлены пружины кручения 24. Независимое подпружинивание прижимных рычагов 12 и 13 обеспечивает надежный прижим груза по поперечному сечению его слоя при любой форме сечения.

На дополнительной ленте 17 сделаны вырезы, соответствующие форме передней части противолежащей ленте 17 прижимных рычагов 12. Это позволяет рычагам 13 прижимать сверху слой груза.
