Результат выполнения конструкторской разработки

Состоит из резинотканевой торообразной формы диафрагмы 1 (см. рисунок), которая выполнена с возможностью образования одновременно корпуса, рабочей камеры и диафрагмы, на ней с боковых сторон в средней части жестко установлены фланцы 2, закрепляющие всасывающий патрубок 3 и нагнетательный патрубок 4 с возможностью совершать возвратно-поступательное движение. На патрубках установлены всасывающий 5 и нагнетательный 6 клапаны. При движении нагнетательного патрубка вправо полость диафрагмы увеличивается и заполняется жидкостью через всасывающий патрубок. Жидкость следует за движущимся фланцем, выполняющим функцию поршня, при этом давление в диафрагме насоса ниже атмосферного, всасывающий клапан открыт, а нагнетательный клапан закрыт. Как только нагнетательный патрубок дойдет до правой мертвой точки и изменит направление движения на противоположное, в диафрагме насоса произойдет резкое повышение давления. При этом всасывающий клапан перекроет отверстие в патрубке и жидкость начнет вытесняться через нагнетательный патрубок в напорный трубопровод или атмосферу. Полость диафрагмы уменьшится в объеме до прохождения левой мертвой точки, в этот момент нагнетательный клапан открыт.

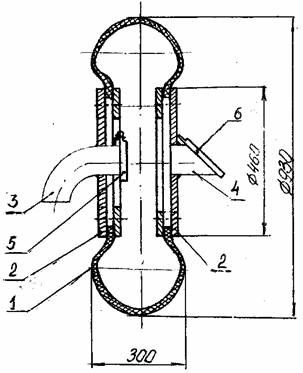

Рис. Диафрагменный насос
