Частное техническое решение, имеющее самостоятельное значение.

Устройство содержит П-образную раму 1 (см. рис.), установленную на базовую машину 2. Ударный груз 3 посредством роликов 4 установлен в направляющих рамы 1 и соединен с тросом 5 механизма подъема 6 через подъемную скобу 7. Подъемная скоба соединена с ударным грузом через упругий элемент 8. Сферический ударник 9 установлен на нижней поверхности ударного груза и расположен в центре тяжести этой поверхности по вертикальной оси, проходящей через центр тяжести ударного груза. Со смещением «е» относительно вертикальной оси установлены на ударном грузе цапофы 10. Цапфы установлены в пазу 11 с возможностью регулирования и фиксации смещения «е». Рыхлительный клапан 12 подвешен к цапфам 10 посредством проушин 13, ширина которых увеличивается в направлении от верхней части к нижней.

Устройство работает следующим образом. При срабатывании из верхнего положения ударного груза 3 и рыхлительного клина 12, они свободно падают вниз. Потенциальная энергия рыхлительного клина преобразуется в кинетическую и затрачивается при ударе по грунту на его деформацию, обеспечивая заглубление рыхлительного зуба под действием вертикального силового импульса. Через небольшой промежуток времени ударный груз 3 догоняет остановившийся рыхлительный клин и наносит удар через сферический ударник. Точка приложения удара смещена относительно геометрической вертикальной оси рыхлительного клина. Поэтому возникают вертикальные и горизонтальные силовые воздействия на рыхлительный клин. Вертикальное силовое воздействие обуславливает дополнительное заглубление клина, а горизонтальное силовое воздействие отклоняет ось клина от вертикали, что обуславливает возникновение в грунте деформаций растяжения и излома, облегчающих скол, а это уменьшает затраты энергии на рыхление грунта. Отклонение оси рыхлительного клина от вертикали одновременно уменьшает заклинивание, что облегчает его извлечение из грунта. Расширение в нижней части проушины 13 допускает указанное отклонение и перемещение относительно цапоф.

Для извлечения рыхлительного клина 12 из грунта включают привод механизма подъема 6. Усилие через трос 5 и подъемную скобу 7 передается на ударный груз 3. Пружина 8 уменьшает динамические нагрузки, передаваемые на механизм подъема 6 и на всю машину при подъеме ударного груза. Цапфы 10 поднимаются вверх строго по вертикали вместе с ударным грузом 3 и скользя по боковым граням проушин 13 оказывают горизонтальное силовое воздействие на клин 12, который поворачивается в направлении вертикали. К подходу цапф 10 до упора в верхней части проушин 13 рыхлительный клин своим поворотом ослабляет силы, удерживающие его в грунте. Поэтому с началом его подъема усилие затрачивается только на преодоление усилия тяжести, что уменьшает затраты энергии.

Величину смещения цапф «е» регулируют в зависимости от условий эксплуатации (вид, состав и состояние грунта) путем перемещения в пазах 11 и последующей фиксации винтами.

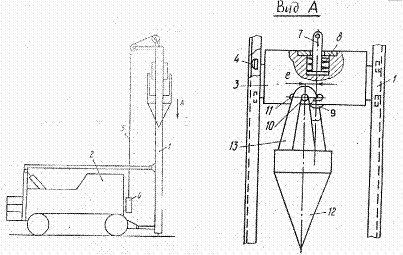

Рис. Устройство ударного действия для разработки грунта
