Результат конструкторской разработки

В составе стенда КАД-300 выпускается датчик давления К296.04.00, Конструкция крепления которого не позволяет быстро установить его в условиях ограниченного доступа. Для снижения трудоемкости данной операции изменена конструкция крепления (см. рис.)

Датчик выполнен из двух частей корпуса 2 и 3, подвижных относительно оси 1. В углублениях корпуса расположены пьезоэлементы из поливинил - дефторидной пленки 4, на корпусе закреплены плечи 7 и 10, Электрическими выводами датчика являются контакт 6 и топливо провод высокого давления. Для установки датчика на топливо провод в корпусе имеется отверстие, соответствующие диаметру топливо провода. Датчик закрепляется при помощи стойки 9, эксцентрика 8 и рычага 5.

Принцип работы стенда КАД -300 заключается в измерении электрических параметров на автомобиле с включенным двигателем, работающем в режимах, задаваемых рабочей изограммой и оператором. Входные сигналы передаются на измерительные зажимы или датчики, которые вырабатывают электрические сигналы, пропорциональные измеряемым величинам, сигналы с датчика после преобразований обрабатываются рабочей программой и результаты измерений выводятся на экран, сравниваются со стандартными показателями.

Машина указывает дефекты и меры их устранения.

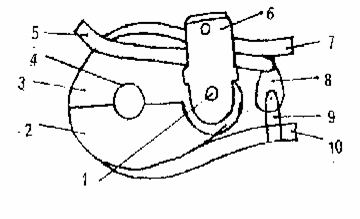

Рис. Общий вид датчика
