Результат конструкторской разработки

Ультразвуковой склерометр рис. 1 включает в себя:

- магнитостриктор-2, питаемый от генератора;

- трансформатор амплитуд-1, обеспечивающих необходимую амплитуду колебаний;

- твердосплавную пластинку-4, выполняющую функцию ударника;

- испытуемый образец;

- стол-5 для крепления образца (с помощью быстросъемной прижимной планки);

- рычаг-6;

- груз-7 (сменные массы).

Замер динамической твердости производится следующим образом. Испытуемый образец закрепляется прижимной планкой к столу. На рычаг устанавливается груз величина варьируется в зависимости от статической прочности материала. Стол с установленным образцом подводится к бойку трансформатора амплитуд. Затем включается генератор, питающий магнитостриктор и счетчик числа циклов.

В склерометре используется энергия удара от высокочастотных колебаний бойка, получаемых с помощью магнитострикции.

Показателем прочности материала при испытании принимается величина отпечатка при многократном ударе шарика испытуемого образца.

Величина отпечатка замеряется в момент «насыщения», когда при повторных ударах размеры отпечатка не увеличиваются. Замеряется средний диаметр пластического отпечатка.

Результат замеров диаметра и число циклов нагружения сводятся в таблицу, строится график зависимости напряжения и числа циклов нагружения, по которому наиболее точно определяется твердость материала. За меру динамической твердости принимается среднее значение напряжения.

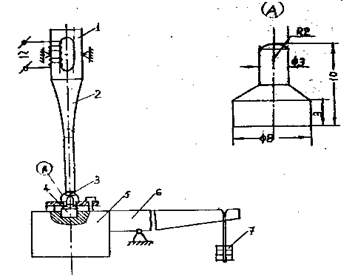

Рис. 1. Ультразвуковой склерометр
