Результат конструкторской разработки

При строительстве в районах с суровым климатом, когда глубина промерзания грунта составляет 1,5м и более значительные материальные средства расходуются на устройство фундаментов под наружные стены.

В предлагаемой конструкции поперечника трехпролетного здания фундаменты под наружные стены отсутствуют.

Поперечник представляет из себя две замкнутого профиля железобетонные рамы, имеющие консольные выступы для опирания фундаментной балки и объединенные поверху стропильной балкой. Рабочая арматура верхних ригелей рам соединяется на сварке с рабочей арматурой стропильной балки, образуя неразрезную конструкцию (см. рис.)

Пространственная жесткость здания при эксплуатации обеспечивается жестким сопряжением элементов поперечника, стеновыми панелями и диском покрытия, а при строительстве временными крестовыми связями, устанавливаемыми в крайнем пролете температурного блока.

Новая конструкция поперечника трехпролетного каркасного здания в сравнении с традиционной имеет ряд преимуществ, а именно снижается суммарный расход бетона и арматуры на элементы поперечника, уменьшается объем земляных работ при строительстве фундаментов.

:

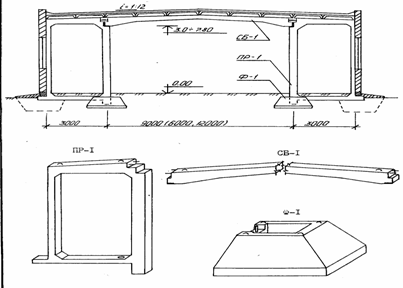

Рис. Поперечник производственного здания
