Результат выполнения научно-исследовательской работы.

Предназначен для быстрого монтажа и демонтажа съемных или откидных элементов, например, крышек люков приборных контейнеров.

Запор (см. рис. 1) состоит из корпуса 2 с прорезями 6, жестко установленного на панели 9 запираемого объекта, кнопки 12, прижимной пружины 7, ограничивающего штыря 4 и ри­геля. Последний выполнен в виде свободно смонтированных на пальце 3 рычагов 5 с выступами, взаимодействующими с проре­зями 1 втулки 2, смонтированной на корпусе запираемого объекта. Работа рекомендуемого запора осуществляется следующим образом.

Для закрывания запора, т.е. для соединения панели, не­сущей предложенный запор с втулкой, достаточно нажать на панель. При этом разведенные в разные стороны рычаги, встречая сопротивление втулки, сблизятся, пружина сожмется и при выходе рычагов из отверстия втулки разведет их концы в раз­ные стороны сквозь прорези корпуса, удерживая запор от са­мопроизвольного открывания в условиях вибрации.

Для открывания запора, т.е. для разъединения основания и втулки необходимо нажать на кнопку. Утапливаясь, кнопка сожмет пружину и поднимет рычаги, которые, касаясь торцов прорезей корпуса, будут сходиться, и убираться в эти прорези и прорези кнопки, освобождаясь от зацепления с прорезями втулки.

Преимуществом рекомендуемого запора перед аналогом с № 227883 является обеспечение его установки без люфта и подгонки по фактическому размеру "А" за счет крепления корпуса запора к панели с помощью гайки 10 и контргайки 8.

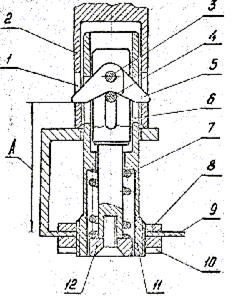

Рис. 1 Запор.
