Результат выполнения конструкторской разработки.

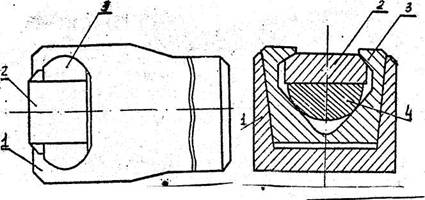

Состоит из корпуса 1 (см. рисунок) в гнезде которого установлена упругая охватывающая вставка 3 с пазом под режущую 2 и опорную 4 пластины. Опорная пластина имеет нижнюю поверхность в виде полуцилиндра, а внутренняя поверхность вставки выполнена в виде 2-х пересекающихся плоскостей, которые взаимодействуют с цилиндрической поверхностью опорной пластины.

В паз вставки помешают режущую и опорную пластины. Так как вставка разрезная, а боковые её поверхности наклонены к дну гнезда корпуса, то по мере, опускания её в гнездо вставка сжимается, воздействуя боковыми поверхностями паза на режущую пластину. Одновременно с этим опорная пластина, воспринимая цилиндрической поверхностью воздействие перемещающихся навстречу друг другу наклонных пересекающихся плоскостей разреза вставки, подпирает режущую пластину своей прямоугольной поверхностью.

Сборный резец.

При закреплении режущая пластина независимо от своих  размеров опирается всей плоской поверхностью на опорную пластину. Материал режущей пластины нагружается напряжениями сжатия. Усилия, возникающие в процессе резания способствуют ее дозакреплению. Таким образом при сборке и в процессе точения режущая пластина надежно закреплена.

Резец внедрен в производство.

За счет интенсификации режимов обработки и сокращения времени на переналадку инструмента достигается увеличение производительности труда в 1,5 раза.
