Результат выполнения научно-исследовательской работы.

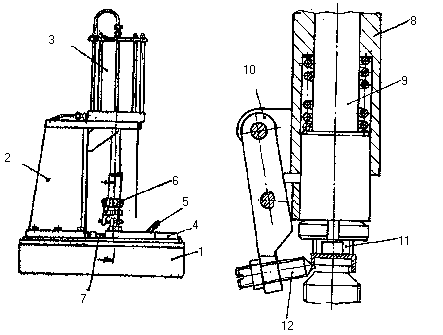

Приспособление состоит из основания 1 (см. рисунок), на котором установлен кронштейн 2 с пневматическим цилиндром 3, направляющих 4, передвижной каретки 5, специальной гибочной головки 6, которая крепится на штоке пневматического цилиндра, пневматического крана управления, регулируемого упора 7, предназначенного для регулировки хода передвижной каретки 5. Пневматический цилиндр 3, закрепленный на кронштейне 2, передает усилие через специальную гибочную головку на собираемые детали. Гибочная головка 6 состоит из полого корпуса 8, внутри которого расположены подпружиненный плунжер 9; трех равнорасположенных поворотных рычагов 10; регулируемой опоры 11; нажимных винтов 12 и других деталей. Передвижная каретка перемещается возвратно-поступательно в направляющих 4, закрепленных на основании. Она снабжена спецгнездом для установки деталей. Для безопасности работы приспособление снабжено кожухом с вырезами, через которые можно наблюдать процесс сборки.

Работает приспособление следующим образом. Каретка выдвигается, устанавливаются детали, каретка подается в зону сборки. Поворачивают ручку пневматического крана влево, сжатый воздух от сети поступает в нештоковую полость цилиндра. Шток, передвигаясь вниз, через специальную гибочную головку передает усилие на собираемые детали, где происходит их подгибка с трех сторон нажимными винтами 12. После сборки детали поворотом ручки направо шток пневмоцилиндра возвращается в исходное положение. Каретку с деталью выдвигают из зоны сборки, цикл повторяется.
