Номер 51-246-03 |
|||
Наименование проекта Пакер |
|||
Назначение Расширение функциональных возможностей и повышение герметизируемого давления скважины при снижении энергоемкости процесса. |
|||
Рекомендуемая область применения Техника бурения, обоустройство и ремонт скважин. |
|||
Описание Результат выполнения научно-исследовательской работы. Пакер содержит корпус с упорами, цилиндрические центраторы и уплотнительные элементы. Каждый уплотнительный элемент выполнен, по крайней мере, из двух концентрично расположенных с зазором эластичных цилиндрических оболочек. Они снабжены по торцам дополнительной П-образной манжетой с кольцевой полостью, в которой размещены торцы указанной эластичной цилиндрической оболочки так, что П-образные манжеты по образующей линии создают прямоугольную форму сечения стенки уплотнительного элемента. По основаниям манжет обеих оболочек закреплены разделительные кольца. Центрирующие кольца выполнены с утопающими между оболочками кольцевыми выступами, на противолежащих сторонах которых выполнены кольцевые канавки, взаимодействующие посредством цилиндрических центраторов с упорами корпуса. В зазор между оболочками помещено передаточное звено из эластичного материала. Поверхностный слой наружной и внутренней сторон уплотнительного элемента имеет более высокий модуль упругости, чем соответствующий показатель сердцевины эластичной цилиндрической оболочки. Цель изобретения состоит в расширении функциональных возможностей и повышении герметизируемого скважинного давления при снижении энергоемкости процесса за счет уменьшения усилий на деформацию уплотнительного элемента, расширения кольцевого уплотнительного участка и предотвращения выдавливания упругой массы в уплотняемый зазор при высоких давлениях со стороны скважины.

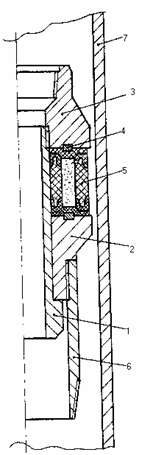

Пакер содержит корпус 1 (см. рисунок) с буртом в нижней части, на который (с посадкой на корпус) установлен нижний (ниппельный) упор 2. В верхней части корпуса на резьбе посажен верхний (муфтовый) упор 3. Между упорами 2 и 3, посредством двух цилиндрических центраторов 4, на корпус 1 посажен уплотнительный элемент 5. Нижний упор 2 имеет наружную резьбу, на которую навернут переводник 6, заканчивающийся конической (насосно-компрессорной) резьбой для связи с продолжением насосно-компрессорной трубы. Пакер размещен в скважине в обводной трубе 7 с определенным зазором. |
|||
Преимущества перед известными аналогами Каждый уплтнитнитеьный элемент выполнен, по крайней мере, из двух концентрично расположенных с зазором эластичных цилиндррических оболочек. |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект Снижение энергоемкости процесса на 30%. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 15.12.2003 |
