Результат выполнения научно-исследовательской работы.

Теплицы традиционного исполнения характеризуются высоким энеропотреблением. В них не предусмотрена дополнительная термоизоляция, в том числе входные тамбуры. Остекление теплиц выполнено со всех сторон, следствием чего является поступление холода с северной стороны (в холод­ное время года). Конфигурация теплицы не приспособлена к максимально возможному «улавливанию» солнечных лучей на протяжении всего дневного времени и в различное время года. В теплицах не предусмотрен подогрев почвы в холодное время, отсутствуют средства дополнительного «привлече­ния » солнечных лучей с помощью специальных солнечных нагревательных систем. Все это приводит к громадному расходу электроэнергии в холодное время года, и в связи с высокими ценами на энергоносители теплицы потеря­ли рентабельность. Поэтому большинство теплиц не используется и разру­шено. В предлагаемой энергосберегающей и экологической теплице исключаются названные серьезные недостатки.

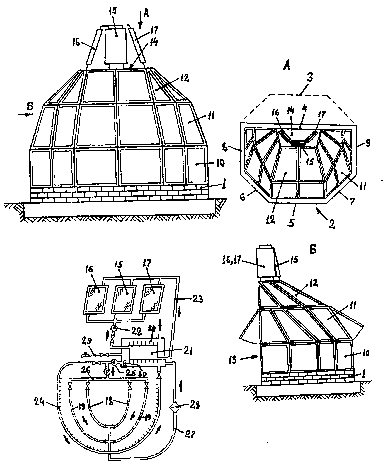

Новая теплица содержит основание 1 (см. рисунок), которое представляет фунда­мент, заделанный в почву и возвышающийся над ней. Фундамент в плане имеет форму неправильного шестиугольника 2, который образован отсечени­ем трех сторон 3 (показаны пунктиром) от правильного восьмиугольника по­средством вертикальной, обращенной на север, стенки 4. Одна из оставшихся сторон 5 восьмиугольника расположена параллельно стенке и обращена на юг. Остальные стороны 6-9 обращены соответственно на юго-восток, юго-запад, восток и запад. Продолжением основания являются: вертикальное светопрозрачное ограждение 10 с плоскими прямоугольными панелями и две полые, установленные друг на друга, усеченные светопрозрачные пирамиды 11 и 12 с плоскими трапециевидными панелями. Ограждения 10-12 отсечены той же вертикальной стенкой 4, которая снабжена рабочим проходом 13. На верхней плоскости 14 верхней пирамиды размещены солнечные коллекторы 15-17, один из которых (15) обращен на юг, а другие - соответственно на юго-восток и юго-запад. Все коллекторы установлены под необходимым уг­лом к вертикали. Фундамент 1 заделан в почву ниже уровня промерзания. Вертикальная стенка 4 выполнена в виде непрозрачной теплоизолированной панели, а ра­бочий проход 13 - в виде теплоизолированного тамбура. В вертикальной стенке предусмотрены окна и калорифер для обогрева и охлаждения. Испол­нительные устройства 18 и 19 для обогрева почвы размещены ниже уровня промерзания. Эти устройства совмещены с элементами внутрипочвенного орошения. Внутри теплицы, по бокам тамбура, размещены емкости и техни­ческие средства для обогрева и орошения. В состав системы обогрева, кроме коллекторов 15-17, входит бак 20 с размещенным в нем баком-теплообмен­ником 21. Последний посредством насоса 22 сообщается с коллекторами 15-17, в которых теплоноситель подогревается и по трубопроводу 23 возвраща­ется в теплообменник. В качестве теплоносителя в холодное время года используется незамерзающая жидкость. В состав солнечной нагревательной системы входят также труба-излучатель 24 с насосом 25 для обогрева теп­лицы и каналы 26 и 27 для подачи теплой воды в устройства 18 и 19 и воз­вращения (через фильтр 28) остатков воды в бак. Предусмотрен трубопровод 29 забора воды из бака 20, а также средства пополнения воды. В баке имеется вспомогательный электронагреватель 30.

Принцип использования теплицы:

- в холодное время года промерзание почвы внутри теплицы предот­вращается за счет заделки фундамента 1 на соответствующую глубину;

- обогрев воздуха внутри теплицы при необходимости производится с помощью калорифера и трубы-излучателя 24;

- в холодное время для скорейшего задействования солнечной нагрева­тельной системы используется электроподогреватель 30;

- в светлое время суток солнечные лучи максимально возможно прони­кают в теплицу из-за своеобразного размещения светопрозрачных огражде­ний 10-12;

- особое расположение солнечных коллекторов 15-17 способствует на­греву как минимум одного из них;

- в холодное время разогрев теплоносителя в солнечной нагреватель­ной системе достигается за счет ускоренной его прокачки по малому конту­ру: насос 22 - коллекторы - трубопровод 23 - теплообменник 21;

- непроизводительное охлаждение воздуха в теплице в холодное время предотвращает теплоизолированная «северная» стенка 4;

- в жаркое время солнечную нагревательную систему отключают, осу­ществляют проветривание теплицы, а при необходимости калорифер перево­дят в режим охлаждения.
