Результат выполнения научно-исследовательской работы.

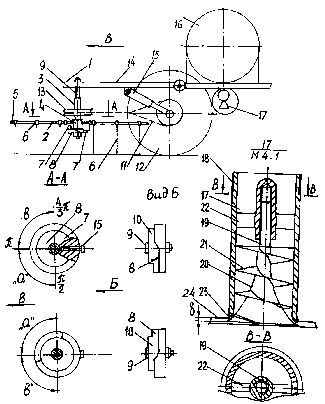

Укладчик состоит из рамы 1 (см. рисунок) с оппозитно размещенными на ней идентичными по конструкции рабочими органами 2 для укладки-раскладки плетей. Каждый рабочий орган 2 выполнен в виде смонтированных на вертикально установленной приводной втулке 3 и закрепленных на полуосях 4 с возможностью поворота на угол 90° от исходного положения радиально ориентированных лучей 5 с пальцами 6. Лучи 5 снабжены роликами 7. Ролики 7 взаимодействуют с направляющей дорожкой 8, которая имеет фиксируемые положения на вертикальной оси 9 приводной втулки. Направляющая дорожка 8 имеет рабочий участок 10. Изменение режима работы плетеукладчика производится поворотом направляющих дорожек 8 на вертикальных осях 9 рабочих органов 2. Ролики 7, размещенные на обеих осях, кинематически связаны с лучами 5. Привод каждого рабочего органа 2 осуществляется с помощью ременной передачи 11 от опорных колес 12 через шкив 13, закрепленный на вертикально установленной приводной втулке 3. Рабочие органы 2 установлены на вертикальных осях 9, которые закреплены на грядилях 14 рамы 1. В транспортное положение рама 1 переводится с помощью гидроцилиндра 15.

Плетеукладчик работает следующим образом. При укладке плетей перед началом работы механизатор устанавливает направляющую дорожку в положение, при котором ролик 7 каждого луча взаимодействует с участком «а». При движении агрегата по поверхности поля в направлении стрелки «В» опорные колеса 12 копируют рельеф поля и одновременно синхронно приводят во вращение шкивы 13 на втулках 3. Вращение втулки 3 приводит к тому, что радиально ориентированные лучи 5 на осях 4 совершают сложные движения. При выходе ролика 7 из зоны работы, т.е. из контакта с участком 10 направляющей дорожки 8, пальцы 6 поворачиваются вперед, захватывают плети из междурядий и переносят в направлении оси рядка. При вводе ролика 7 в соприкосновение с направляющей дорожкой 8, луч 5 поворачивается на оси 4, а пальцы 6 выходят из зоны рядка растений, занимая горизонтальное положение. После завершения этой операции на рядок растений из емкости 16 через распылители 17 подается удобрительный раствор. Подача подкормочного раствора на растения производится с помощью дефлекторно-винтового распылителя. Корпус 18 распылителя представляет собой отрезок трубы, с одной стороны которой на наружной (входной) поверхности имеется резьба для крепления к подводящему трубопроводу, а с другой стороны на внутренней поверхности выполнена закругленная фаска. Внутри корпуса 20 на криволинейной боковой поверхности размещены витки шнека с наружным диаметром, равным внутреннему диаметру корпуса распылителя. Направляющий конус имеет резьбовой хвостовик, установленный в держателе, имеющем закругления во входной и выходной частях. Между корпусом распылителя и направляющим конусом предусмотрен зазор А, обеспечивающий заданный расход удобрительного раствора. На выходе раствора из зазора между корпусом 18 и направляющим конусом 20 предусмотрена дефлекторная обечайка 24. Перед началом распыливания между торцом корпуса и кромкой направляющего конуса с помощью тарированной шкалы, нанесенной на дефлекторной обечайке, устанавливается необходимый зазор А. Величина зазора зависит от вязкости удобрительного раствора и расхода.

Установка для вегетационных подкормок работает следующим образом. Удобрительный раствор забирается плунжерным насосом установки ОН-400 и подается под давлением в распределительную штангу, к которой подключены дефлекторно-винтовые распылители. Поток жидкости, пройдя через держатель 22, становится турбулентным и поступает на направляющий шнек, который приводит поток во вращательное движение. Так как живое сечениеwпотока уменьшается, то, согласно уравнению неразрывностиq=w·v, скоростьvпотока возрастает, а следовательно, возрастает и скоростной напор . Вращающийсяпоток с большим скоростным напором выбрасывается через зазор между торцом корпуса распылителя и кромкой направляющего конуса перпендикулярно оси конуса, ударяется о дефлекторную обечайку, разбивается на мельчайшие частицы и равномерно наносится на листостебельную часть растений и поверхность почвы в зоне рядка.

Заявка на изобретение №2002125125/13(026541) от 19.09.2002 г.
