Результат выполнения конструкторской разработки.

Установки БТ (БТФ) предназначены для очистки бытовых и близким к ним по составу сточных вод объемом 2-2500 м ³/сут от органических веществ, азота, фосфора и ряда других примесей с УФ обеззараживанием очищенных стоков.

Установки БТ работают по принципу биотенка-отстойника в режиме нитриденитрификации и биологической дефосфотации с усреднением расхода стоков за счет специальной конструкции лотка осветленной воды. Предварительная механическая очистка сточных вод, уплотнение и стабилизация осадка совмещены в одной зоне, из которой избыточный ил периодически откачивается эрлифтом. В модификацию БТФ дополнительно включен блок доочистки стоков, состоящий из дополнительного аэрофильтра и фильтров с зернистой загрузкой. Установки изготавливаются в виде модулей. Модули выполняются в двух вариантах: без сухого отделения и с сухим отделением. В сухом отделении располагается все необходимое оборудование (воздуходувки, установки УФ обеззараживания, электронагреватели, блок управления, запорно-регулировочная арматура), а также блок доочистки в модификации БТФ.

Размещение установок производится на открытых площадках, возможно их заглубление, а также размещение в помещениях. Установки в количестве до 10-12 штук могут включаться параллельно, образуя единый компактный блок. Направляемые в установки БТ (БТФ) сточные воды не нуждаются в предварительной механической очистке. Достаточным является удаление крупных отбросов перед насосами, подающими стоки. С этой целью приемный резервуар оборудуется решетчатым контейнером. В установке БТ сточная вода последовательно проходит три зоны очистки и обеззараживание. В первой зоне происходит механическая очистка стоков от песка и грубодисперсных взвешенных веществ, а также уплотнение и сбраживание осадка в анаэробно-аэробном режиме. Первая зона оборудована эрлифтом избыточного ила. Во второй зоне, оборудованной системой мелкопузырчатой аэрации и блоками плоскостной загрузки, протекают процессы аэробно-апоксидного окисления органических веществ, нитрификации, денитрификации и биологической дефосфатации. Вторая зона имеет несколько последовательно соединенных отделений. В третьей зоне происходит отстаивание активного ила, который перекачивается в первую зону установки. Третья зона оборудована блоком тонкослойного отстаивания, одним или двумя эрлифтами активного ила и лотками осветленной воды.

В модификации БТФ биоочищенные стоки из лотка осветленной воды самотеком подаются на доочистку и затем на обеззараживание. Установки доочистки и обеззараживания размещаются в сухом отделении модуля. Доочистка производится в две ступени. Первая ступень представляет собой затопленный фильтр, выполненный в виде аэрируемой емкости с плоскостной загрузкой. Вторая ступень состоит из двух параллельно включенных кассетных фильтров с плавающей загрузкой. После обеззараживания стоки могут сбрасываться в водоемы рыбохозяйственного назначения.

Показатели очистки вод на установках БТ (БТФ)

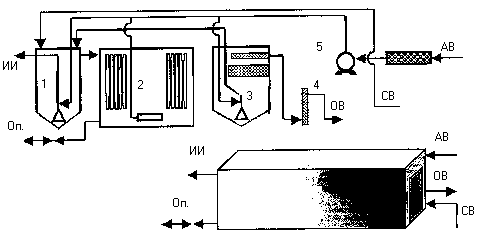

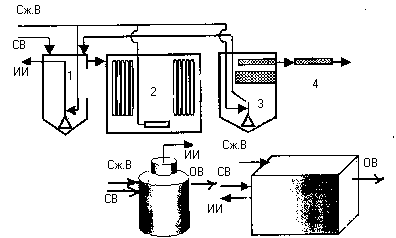

Схемы установок БТ

БТФ

1 - отстойник; 2 - биотенк (аэротенк с блоками плоскостной загрузки);

3 - вторичный отстойник с блоками тонкослойного отстаивания;

4 - УФ-установка; 5 - воздуходувка; 6 - воздушный фильтр; 7 - аэрофильтр

затопленный; 8 - фильтры; 9 - бак фильтра; СВ - сточная вода;

ОВ - очищенная вода; ИИ - избыточный ил; Сж.В - сжатый воздух;

АВ - атмосферный воздух; Оп. - опорожнение; ГПВ - грязная промывная вода.
