Результат выполнения конструкторской разработки.

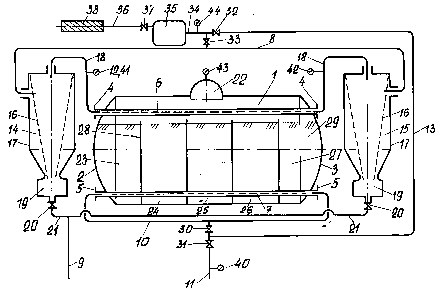

Фильтр системы капельного орошения содержит емкость 1 (см. рисунок), объемом 4-8 м ³, смонтированной в гидравлической сети. В диаметрально противоположных торцах 2 и 3 емкости 1 расположены входной и выходной патрубки 4, 5. Патрубки 4, 5 соединены коллектором с верхней и нижней распределительными горизонталь­но установленными в полости емкости 1 перфорированными труба­ми 6, 7. Емкость 1 соединена с системой подвода наносо- и илосодержащей воды 8, отвода продуктов загрязнения 9 и очищенной воды 10 в магистральный трубопровод 11 капельного орошения. Горизонтально установленные в полости емкости 1 распределитель­ные перфорированные трубы 6, 7 смонтированы с возможностью ускоренного демонтажа. Фильтр снабжен системой контроля 12, обводной сетью 13 и гидроциклонами 14 и 15, гидравлически параллельно соединенными в систему подвода наносо- и илосодержащей воды и отвода продук­тов загрязнения 9 и входными патрубками 4 на диаметрально противоположных торцах 2 и 3 емкости 1 с её верхней, горизон­тально установленной, перфорированной трубой 6. Каждый из гидро­циклонов 14 (15) имеет установленный в его полости сетчатый фильтр 16ввиде усеченного конуса. Большим основанием сетча­тый фильтр 16 направлен в сторону выхода из корпуса 17 очищен­ной воды, т.е. в трубопровод 18. Малым основанием фильтр 16 ориентирован в сторону камеры 19 осаждения наносов взвесей иила. Каждая камера 19 связана вентилем 20 и трубопроводом 21 с системой отвода продуктов загрязнения 9. Емкость 1 снабжена пневмоаккумулятором 22. Полость емкости разделена перегородками 28 на отсеки 23, 24, 25, 26, 27, каждый из которых заполнен фильтрационным материалом 29. Фильтрационный материал представляет послойно уложенный крупнозернистый и мелкозернистый наполнитель. В качестве крупного заполнителя использован щебень доломитовый с размером зерна 2-20 мм. Насыпная плотность - 1,3 т/м ³. Объемная масса щебня - 2,62 т/м ³. Марки морозостойкостиf= 200. Прочностьi000-i200кГс/см ². В качестве мелкого заполнителя использован кварцевый песок с модулем крупности 2,5. Содержание илистых и глинистых приме­сей не более 1%.

Отсеки 23-27 гидравлически соединены с нижними, горизон­тально установленными, перфорированными трубами 5, а посредством коллектора и запорных вентилей 30 и 31 - с магистральным трубо­проводом 11. Магистральный трубопровод 11 обводной сетью 13 связан через вентили 32 и 33 с системой 8 подводи наносо-и илосодержащей воды. Вентилем 33 система 8 связана с напорным патрубком 34 водяного насоса 35 гидростанции. Вентиль 32 соеди­няет насос 35 посредством обводной сети 13 и вентиля 31 с магистральным трубопроводом 11. Насос 35 трубопроводом 36 и вентилем 37 гидравлически и механически связан с пла­вучим клапаном 38 для забора воды из открытого водоема (пруд, озеро, река, искусственный накопитель осадков и т.п. гидротехни­ческих сооружений), максимально прогреваемый атмосферным возду­хом и лучами солнца в период посадки, посева и вегетации орошае­мых с.-х. культур. Система 12 контроля работы всех систем фильтра включает датчики, например манометры 40, 41, 42, 43, 44, смонтированные в трубопроводах системы 10 отвода очищенной воды, подвода воды трубопроводами 18 в гидроциклоны 14, 15, в емкости 1 с филтьтрационным материалом 29 и напорного патрубка 34 насоса 35, соответственно. Манометры 40-44 системы контроля 12 и вентили 30-33 системы подвода 8 наноса- и илосодержащей воды и отвода продуктов загрязнения 13 и очищенной воды 10 в магистральный трубопровод 11 смонтированы на панели с минимальным взаимным удалением. Пневмоаккумулятор 22 смонтирован на загрузочной горловине емкости 1. Пневмоаккумулятор 22 имеет запорную арматуру для подачи под избыточным давлением кислорода в емкость 1 для аэра­ции и насыщения им воды или хлорсодержащего газа для уничтоже­ния микроорганизмов в наносах, иле и взвесях в очищаемой воде после её сброса в полость емкости i над фильтрационным материа­лом 29. Емкость 1, гидроциклоны 14 и 15, система контроля 12, сис­тема 8 подвода воды и отвода продуктов загрязнения 9 и очищен­ной воды 11 выполнены автономным блоком и смонтированы на опорной базе.

Получено решение о выдаче патента на изобретение по заявке №2002116926/12(017731) от 24.06.02.
