Результат выполнения конструкторской разработки.

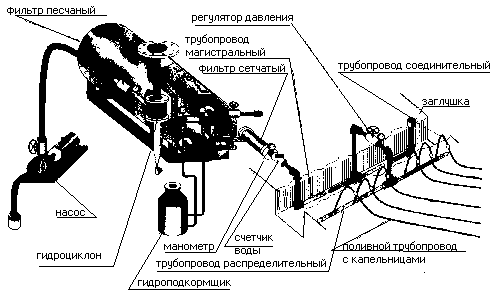

Комплект СКО состоит из узла водоподготовки (см. схему), комплекта магистральных и распределительных (участковых) трубопроводов с запорной, регулирующей и водо-учетной арматурой, комплекта поливных трубопроводов с капельницами. Вода от водоисточника по напорному трубопроводу подается на задвижку в узел водоподготовки, поступает в гидроциклон, где происходит первичная очистка воды от наиболее крупных частиц взвешенных веществ. Выход гидроциклона связан гибким рукавом с распределительным механизмом, подающим воду в песчаный фильтр. Распределитель связан Г-образным трубопроводом с входом песчаного фильтра. На этом трубопроводе выполнено инжекторное устройство, необходимое для создания требуемого перепада давления для работы гидроподкормщика, подводящий и отводящий патрубки которого через гибкие рукава соединены с соответствующими патрубками инжектора. Вода, проходя через гидроподкормщик, размывает удобрения и возвращается обратно в систему в обогащенном удобрениями виде. Далее вода проходит через песчаный фильтр для более тонкой очистки. Сетчатый фильтр предназначен для окончательной очистки и предотвращения засорения капельниц песком в случае случайного выноса загрузки из песчаного фильтра. После сетчатого фильтра вода по магистральным участковым трубопроводам с капельницами подается непосредственно в прикорневую зону растений.

Гидроциклон предназначен для грубой очистки на входе оросительной воды. Представляет собой цилиндрическо-конический корпус с входным патрубком. Песчаный фильтр предназначен для тонкой очистки оросительной воды. Дренажные трубы предназначены для сбора и отвода отфильтрованной воды. На входе и выходе фильтра установлены манометры для контроля перепада давления, являющегося индикатором загрязнения фильтрующей загрузки. Сетчатый фильтр предназначен для окончательной очистки.

Гидроподкормщик предназначен для растворения и подачи минеральных удобрений в магистраль и далее непосредственно в прикорневую зону растений. Он представляет собой емкость объемом 100 литров с загрузочной воронкой. Работает он следующим образом. За счет перепада давления в инжекторном устройстве по подводящему рукаву вода поступает в смесительную камеру и вымывает засыпанные удобрения. Полученный раствор по отводящему рукаву возвращается обратно в систему.

Комплект магистральных и распределительных трубопроводов с запорной, регулирующей и водо-учетной арматурой предназначен для транспортировки воды от узла водоподготовки к поливным трубопроводам, располагающимся непосредственно на орошаемом участке. Разводка трубопроводов по участкам осуществляется с помощью фиттингов (угольников, тройников, переходников, муфт, заглушек). Комплект поливных трубопроводов с капельницами предназначен для транспортировки и подачи оросительной воды непосредственно в прикорневую зону растений. В качестве поливных трубопроводов используются трубки eolos 16-1, 3-50-36 mil греческой фирмы « eurodrip».
