Результат выполнения научно-исследовательской работы.

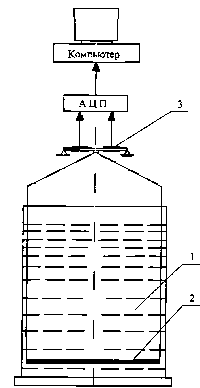

Предлагаемое устройство (см. рисунок) содержит сосуд 1 с жидкостью, чашечку 2, соединенную связью с упругой пластиной 3 с наклеенными на нее тензодатчиками, служащими для измерения веса частиц попадающих на чашечку. После высыпания анализируемой пробы сыпучего материала, по мере увеличения количества частиц, попадающих на чашечку, происходит изгиб упру­гой пластины 3 относительно ее первоначального положения и оказывается воздействие на приклеенные на нее тензодатчики. Возникающее напряжение передается в аналого-цифровой преобразователь (АЦП) lС-212, подключенный к ЭВМ. Фиксирование и регистрация величин сигналов, пропорциональных оказанному воздействию на тензодатчики, осуществляется непосредственно на мониторе ПК с помощью специального программного обеспечения.

В результате анализа пробы сыпучего материала на разработанном устройстве получают данные, с помощью которых на экран ПК выводится график зависимостиg _i=f(t _i), гдеg _i-вес частиц, попавших к моменту времениt _iна чашечку, выраженный в процентах от общего веса анализируемой пробы. Эта зависимость позволяет построить функциюg _i=f(d _i), где (d _i-диаметр частицы, достигшей чашечки в момент, когда там суммарный вес ра­нее осевших частиц достиг величиныg _i.С помощью графика зависимостиg _i=f(d _i) можно легко рассчитать процентное содержание каждого класса частиц и концентрацию ключевого компонента в пробе.

Подана заявка на получение патента.
