Результат выполнения научно-исследовательской работы.

Известный дистиллятор (патент 8 У 903298) состоит из замкнутого циркуляционного контура хладагента (тепловой насос) и дистилляционного контура. Недостатком данного решения является сложность конструкции дистиллятора, значительное энерго- и водопотребление.

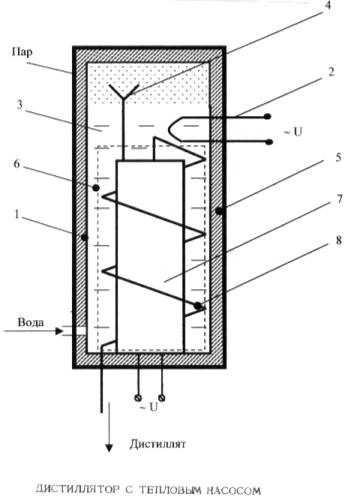

Предлагаемый дистиллятор (см. рисунок) содержит емкость 1, нагрева­тель 2, камеру испарения 3, парозаборник 4, кожух изолирующий 5, тепловой насос 6 с компрессором 7 и теплообменником 8. Образующийся в процессе нагрева воды пар, через парозаборник отбирается из камеры испарения комп­рессором, в котором пар сжимается с повышением температуры и поступает в теплообменник 8, конденсируется в нем, отдавая тепло воде, находящейся в камере испарения, и выходит из теплообменника в виде дистиллята в водо­сборник. До компрессора в дистилляторе создается разряжение в камере испарения, что дает возможность кипения воды при более низкой температуре, а после компрессора в теплообменнике возникает избыточное давление и про­исходит конденсация пара при повышенной температуре. Благодаря этому создается перепад температур, обеспечивающий переход энергии от пара в теплообменнике к испаряемой воде в камере испарения.

В данном дистилляторе нет необходимости отводить тепло из дистил­лятора, что позволяет сократить в 3,5 раза потребление электроэнергии и уменьшить в 4,6 раза водопотребление.
