Номер

48-085-03

Наименование проекта

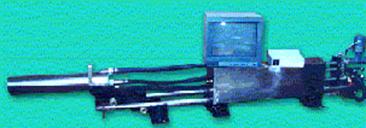

Цветная телевизионная система ТСН-10

Назначение

Непрерывное наблюдение с поста оператора цветного изображения пламени, расплава стекла или металла, раскаленных слитков внутри пространства высокотемпературных печей (при температуре до 1500°С).

Рекомендуемая область применения

Металлургическая промышленность, стекольная промышленность и т.п.

Описание

Результат выполнения конструкторской разработки.

Система предназначена для непрерывного наблюдения с поста оператора цветного изображения пламени, расплава стекла или металла, раскаленных слитков внутри пространства высокотемпературных печей (при температуре до 1500°С).

Основные особенности :

• автоматический вывод телевизионной камеры из высокотемпературной зоны с одновременным включением световой и звуковой сигнализации при возникновении аварийной ситуации:

oперегрев камеры

oнедостаточная подача воды и воздуха

oотключение напряжения электрической сети (при наличии бесперебойного источника питания)

( в ТСН-10-2 не обеспечивается);

·Особенности конструкции КТП:

oдвухконтурный защитный кожух из нержавеющей стали с охлаждением водой и продувкой воздухом,

oмаксимальное отражение кожухом теплового излучения

·дополнительный выход на видеомагнитофон

Состав системы:

	ТСН-10-1	ТСН-10-2	ТСН-10-3	ТСН-10-4
Цветная ТВ камера КТП-212-1	1	1
Цветная ТВ камера КТП-212-2			1
Черно-белая ТВ камера КТП-212-3				1
Устройство автоматической защиты ТВ камеры УАЗК-2	1		1
Устройство автоматической защиты ТВ камеры УАЗК-2-1				1
Пульт управления ПУ-237	1		1	1
Пульт управления ПУ-237-1		1
Цветной монитор 14" (15")	1	1	1
Черно-белый монитор 14" (15")				1

Преимущества перед известными аналогами

Автоматический вывод телевизионной камеры из высокотемпературной зоны с одновременным включением световой и звуковой сигнализации при возникновении аварийной ситуации, меньше стоимость.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Дешевле аналогов более чем в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

10.11.2003
