Результат выполнения конструкторской разработки.

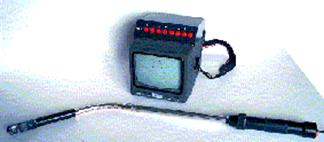

Установка телевизионного наблюдения «ЭСТАКАДА-5» предназначена для оперативного обследования труднодоступных мест: транспортных средств, контейнеров, полостей, емкостей, труб, складских и других помещений с целью выявления посторонних предметов (взрывных устройств, контрабандных предметов), определения зачисток, сколов, заварок и забоев номеров двигателя и его узлов, определения номеров кузова в условиях отсутствия стационарных эстакад, проверки маркировочных данных грузов, изделий машиностроения при любых погодных условиях и в различное время суток.

Состав:

• камера телевизионная КТП-269 с боковым наблюдением на штанге
• пульт оператора ПО-19
• программное обеспечение
• аккумулятор
• зарядное устройство
• комплект кабелей
• сумка

В «Эстакада-5» обеспечивается :

• возможность вести наблюдение в условиях открытого воздуха на экране встроенного в пульт оператора монитора изображения исследуемой поверхности, находящейся в полной темноте на расстоянии до 3м;
• возможность обследования замкнутых объемов с входным отверстием не менее 24 см;
• возможность наблюдения на различном расстоянии от камеры за счет оптического фокусирования с ручки штанги;
• возможность детального просмотра структуры поверхности при использовании источника косопадающего света;
• изменение угла обзора за счет крепления ТВ камеры к штанге через гибкий наконечник;
• возможность электронного фотографирования изображений с внедренной датой и временем съемки и номером кадра.
• запись сфотографированных изображений в память (до 128 кадров изображений))
• просмотр записанных изображений на экране монитора;
• перезапись запомненных изображений в компьютер, с последующей распечаткой на принтере;
• измерение линейных размеров объектов.

Пример записи изображения , полученный

с помощью телевизионной установки "Эстакада-5"

с дополнительной информацией

о дате , времени съемки и номере кадра
