Номер

47-094-03

Наименование проекта

Электронный сигнализатор утечки природного газа

Назначение

Сигнализация затухания газового пламени и утечки природного газа

Рекомендуемая область применения

Общественное питание с использованием газовых плит

Описание

«Результат выполнения конструкторской разработки».

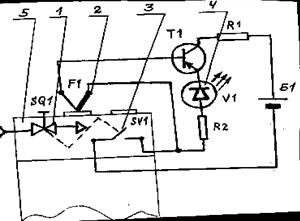

Состоит из ручки вентиля ввода газа в нагревательный прибор 1 (см. рисунок), термопары 2, контактного выключателя 3, фотодиода 4. Нагревательный прибор 5 изображен условно.

В момент, когда происходит открывание вентиля ввода газа в горелку нагревательного прибора, ручка вентиля замыкает контакты выключателя, который включает электрические схемы. При нагревании термопары на базу транзистора подается определенный потенциал и происходит отключение цепи фотодиода. При погасании пламени нагревательного прибора термопара остывает, с базы транзистора снимается потенциал, через фотодиод протекает электрический ток и фотодиод загорается, сигнализируя об утечке газа.



Преимущества перед известными аналогами

В комплект входит синхронный контактный выключатель

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение пожароопасности в 3 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

18.11.2003
