Результат выполнения конструкторской разработки.

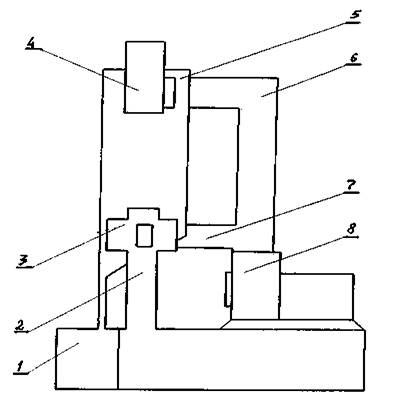

Устройство (см. рис.) состоит из цилиндрического корпуса 5 вихревого аппарата, в который вмонтированы входной патрубок 2, выходной патрубок 4, тангенциально подведенный к корпусу в его верхней части патрубок 6 подачи атмосферного воздуха от вентилятора 8, патрубок 7 подачи атмосферного воздуха о вентилятора во входной патрубок 2 или кольцевую камеру 3, выполненную во входном патрубке, подведенной также тангенциально. В нижней части корпуса имеется бункер1 для сбора пыли.

Работает устройство следующим образом.

Через входной патрубок 2 в корпус5 поступает высокотемпературный газопылевой поток. Атмосферный воздух от вентилятора 8 поступает в корпус через патрубки 6 и 7, подведенные тангенциально таким образом, что оба потока атмосферного воздуха закручиваются в одном направлении вдоль стенок корпуса. Высокотемпературный газопылевой поток во входном 2 патрубке или кольцевой камере 3 начинает взаимодействовать с холодным атмосферным воздухом, движущимся вдоль стенок аппарата из патрубка 7, приобретает вращение и поступает в корпус, где происходит взаимодействие закрученного газопылевого потока с холодным воздушным потоком, закрученным тангенциальным вводом патрубка 6 в ту же сторону, что и приобретенное вращение высокотемпературного газопылевого потока и дальнейшее ускорение вращения газопылевого потока, возникающие при этом вращении центробежные силы сепарируют пыль к стенке корпуса, где под действием аэродинамических сил и силы тяжести пыль оседает и собирается в бункер. Очищенный воздушный поток через входной патрубок 4 удаляется в атмосферу. Уменьшение температуры газопылевого потока в результате смешения высокотемпературного потока с атмосферным воздухом снижает вязкость среды и повышает улавливающую способность устройства.
