Описание к ИЛ № 29-380-03

Результат выполнения конструкторско-технологической разработки.

Устройство (см. рис.) включает в себя печь-миксер 1 с расплавом 2, валок 3 с ручьем и валок 4 с выступом, имеющие водоохлаждающие полости 5 и образующие закрытый калибр, перекрытый на выходе матрицей 6. Игла 7 расположена в обойме 8 соосно каналу матрицы и жестко закреплена фиксатором 9 с помощью винта 10 и державки 11. По параметру иглы 7 в обойме 8 выполнены каналы 12 для подачи смазки. Соотношение критической рабочей длины иглы 7 и диаметра валка с ручьем 3 составляет 0,05-0,35. Механизм отвода иглы включает винт 10 и пружины 13, 14, а игла на части своей длины снабжена выступами 15, выполненными в поперечном сечении по форме каналов 12. Клиновидные полости 16 выполнены в матрице 6 с возможностью их охлаждения.

Устройство работает следующим образом. Металл, расплавленный с помощью печи-миксера 1, захватывается валками 3 и 4. При этом на поверхности обоймы 8, выполненной из прочного теплостойкого материала, и поверхностях водоохлаждаемых валков 3, 4 начинается кристаллизация металла. Далее закристаллизовавшийся в виде полой заготовки металл обжимается в закрытом калибре между валками и иглой 7, распрессовывается перед матрицей 6 и выдавливается в зазор между иглой и калибрующим пояском матрицы с образованием стенок трубы 17.

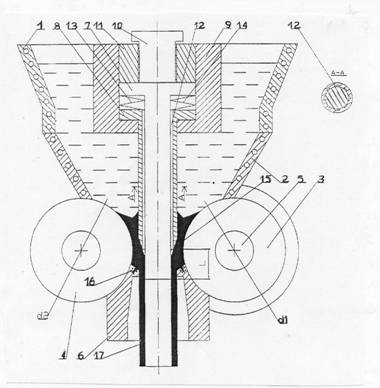

Рис. Устройство для непрерывного литья и прессования полых профилей
