Номер

29-368-03

Наименование проекта

Устройство для промывки глинистых песков

Назначение

Повышение эффективности промывки глинистых песков за счет повышения степени дезинтеграции материала путем интенсификации вибрационного воздействия на исходный материал

Рекомендуемая область применения

Обогащение полезных ископаемых, использование в устройствах для промывки геологоразведочных проб, шламов, песков природных и техногенных месторождений, содержащих свободное золото

Описание

Описание к ИЛ № 29-368-03

Результат выполнения конструкторско-технологической разработки.

В рабочей камере устройства 1 (см. рис), днище которой имеет усеченный конус, расположен герметичный полый шар 2, внутри которого установлен двигатель 3, с дебалансом 4.

Двигатель 3 жестко закреплен болтами 5 с резиновыми прокладками 6. Привод 7 закреплен на жесткой опоре 8, заключен в пружину 9 и соединен с двигателем посредством резиновой муфты 10. Рабочая камера 1 имеет загрузочное 11 и разгрузочное 12 приспособления для подачи исходного материала, трубу 13 для подвода воды.

Устройство работает следующим образом. Через трубу 13 подается вода на промывку, а через загрузочное приспособление 11 поступает исходный материал на промывку в рабочую камеру 1, днище которой имеет усеченный конус для того, чтобы избежать образование мертвых зон.

Полому шару 2 сообщаются колебания от электрического двигателя 3 с дебалансом 4. Под действием колебаний исходный материал интенсивно перемешивается, истирается и в виде шлама выводится через разгрузочное приспособление 12.



а)



б)

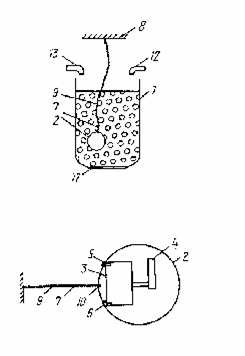

Рис. Устройство для промывки глинистых песков

а) - общий вид устройства,

б) вибратор в продольном разрезе

Преимущества перед известными аналогами

Преимуществом устройства являются простота конструкции, малые капитальные и эксплуатационные затраты, а также высокая степень промывки глинистых песков

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивается стабильная работоспособность при эксплуатации

Технико-экономический эффект

Снижение капитальных и эксплуатационных затрат в 2, 5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.09.2003
