Описание к ИЛ № 29-367-03

Результат выполнения конструкторско-технологической разработки.

Выемочное оборудование драги в виде роторного колеса включает (см. рис.) ковши 1; предохранительный прут 2, жестко закрепленный от центра кромки ковша до роторного колеса; бункер 3; вал 4; наклонный колосниковый грохот 5; разгрузочное окно 6; и защитный металлический кожух 7 в виде двух секторов окружности, установленный с боковых сторон роторного колеса за рабочей зоной ковшей 1.

Непосредственно в зоне скатывания крупной надрешетной фракции на роторном колесе расположен лоток 8. Подрешетная фракция поступает из бункера 3 во всасывающий трубопровод 9.

Роторное колесо работает следующим образом.

Грунтовые отложения с цепными компонентами разрыхляются бездонными ковшами 1 роторного колеса и подаются в приемную часть бункера 3. Для предохранения ковшей от попадания негабаритных кусков породы служит предохранительный прут 2. Для классификации грунта непосредственно в забое служат наклонный колосниковый грохот 5, разгрузочное окно 6 и лоток 8. Грунт из приемной части бункера подается на колосниковый грохот 5, расположенный под наклоном, причем подрешетная фракция (пульпа) попадает во всасывающий трубопровод 9 землесоса. Крупная надрешетная фракция песков скатывается через разгрузочное окно 6 в лоток 8. С лотка 8 надрешетная фракция складируется на плотик вне рабочей зоны роторного колеса.

Для снижения разубоживания, возникающего в результате бокового перемещения роторного колеса за рабочей зоной ковшей 1, с торца и боковых сторон роторного колеса установлен защитный металлический кожух 8 в виде двух секторов окружности.

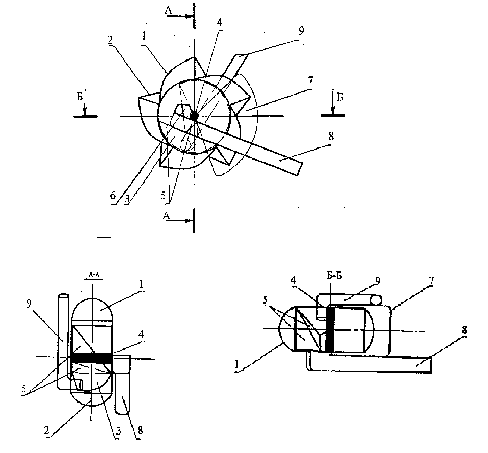

Рис. Выемочное оборудование драги

(вид сбоку, вертикальный разрез по линии А-А, горизонтальный разрез по линии Б-Б)
