Результат выполнения технологической разработки.

В настоящее время внедряется система автоматического управления теплоэнергетическими процессами барабанных котлов, состоящая из программных устройств и пяти типовых систем автоматического регулирования: температуры перегретого пара, уровня воды в котле, давления пара в магистрали, разряжения в верхней части топки, расхода воздуха. Существующие типовые САР контролируемых координат барабанного котла не обеспечивают необходимую точность отработки управляющих воздействий.

На факультете Нефти газа и энергетики Кубанского государственного технологического университета разработана методика настройки типовой САР давления пара в магистрали.

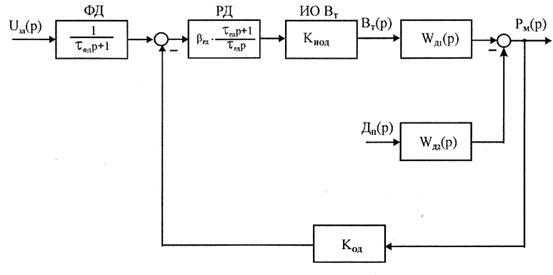

Структурная схема типовой САР давления пара в магистрали представлена на рисунке, где приняты следующие обозначения:

Структурная схема типовой САР давления пара в магистрали

;

;

- коэффициенты передаточных функций;

- постоянные времени передаточных функций;

- постоянная времени передаточной функции;

- фильтр давления;

- регулятор давления;

- исполнительный орган, регулирующий расход топлива;

- задающее напряжение по давлению;

- расход топлива;

- расход пара;

- давление пара в магистрали;

- постоянная времени ;

- динамический коэффициент ;

- постоянная времени ;

- коэффициент ;

- коэффициент обратной связи по давлению.

Проведенные исследования типовой САР давления пара в магистрали показывают, что трех варьируемых параметров (динамический коэффициент , постоянная времени и постоянная времени ) не достаточно для настройки ее канала управления на эталонную передаточную функцию.

При выборе параметров регулятора уровня и фильтра в соответствии с зависимостями:

(1)

передаточные функции контура давления пара в магистрали по каналам «задающее напряжение по давлению - давление пара в магистрали» и «расход пара - давление пара в магистрали» соответственно принимают вид:

; (2)

. (3)

Так как передаточной функции (2) соответствует монотонно убывающая амплитудно-частотная характеристика с минимально возможным для данной системы наклоном, то контур давления пара в магистрали отрабатывает управляющий сигнал с минимально возможной для данной системы ошибкой.

Реализация типовой САР давления пара в магистрали барабанного котла, настроенной в соответствии с рекомендованной методикой, позволит без дополнительных капитальных затрат интенсифицировать протекающие в барабанном котле теплоэнергетические процессы.
