Результат выполнения конструкторской разработки.

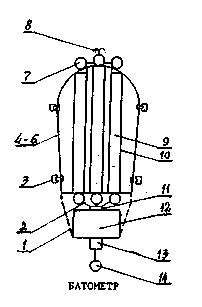

Батометр (см. рис.) включает поплавковый модуль, выполненный разъемным из составных частей 4-6, в которых имеются вертикальные полости 10 для установки стеклянных пробоотборных емкостей 9, снабженных крышками 7 с обеих сторон и тросиками 2, связывающими через сквозную трубу крышки 7 со спусковым механизмом 11. Блок измерителя глубины 12 связан с механизмом 13 сброса балластного груза 14. В нижней части батометра установлен обтекатель 1. Составные части 4-6 соединены застежками 3. Для спуска и подъема батометра служит крюк 8.

Батометр работает следующим образом. Перед сбросом батометра с судна, его приводят в рабочее состояние. Для этого с помощью тросиков фиксируют крышки пробоотборных емкостей в вертикальном положении. Блок измерителя глубины приводят в режим «ожидание». В механизме сброса закрепляют балластный груз. Опущенный за борт батометр погружается за счет отрицательной плавучести до момента касания им дна водоема или достижения заданной глубины, после чего сбрасывается балластный груз и батометр начинает всплытие. Пробоотборные емкости промываются встречным потоком воды. Спусковое устройство по командам, формируемым блоком измерителя глубины, через заданные промежутки глубины освобождает тросик, удерживающий пару крышек одного из пробоотборных емкостей. Так батометр отбирает пробы воды по вертикальному разрезу водной толщи на заданном блоком измерения глубины горизонте. После закрытия всех емкостей батометр всплывает на поверхность. Используя серию батометров, можно провести опробование акватории одновременно, повышая качество получаемой информации.
