Результат выполнения конструкторской разработки.

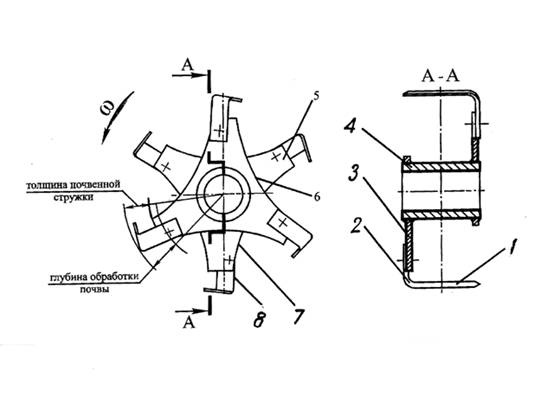

Фрезерный рабочий орган для полосной обработки почвы состоит из двух жестко закрепленных на ступице 4 (см.рисунок) дисков 3, на которых расположены Г-образные ножи 1, стойки 2 которых установлены с внешней стороны дисков крыльями внутрь, с использованием болтовых соединений. Диски выполнены по наружному диаметру в виде чередующихся выступов 5 и выре­зов 6, причем ножи установлены на выступах, а вырезы одного из дисков расположены напротив выступов другого. На дисках ножи установлены таким образом, что передняя по направлению вращения грань 8 стойки каж­дого ножа на участке его погружения в почву выступает вперед или совпадает с передней гранью 7 выступа диска.

Фрезерный рабочий орган для полосной обработки почвы работает сле­дующим образом.

При вращении с угловой скоростьюwфрезерного рабочего органа для полосной обработки почвы Г-образные ножи, установленные крыльями внутрь с внешней стороны выступов вырезных дисков, передними по направлению вращения гранями своих стоек разрезают почву по краям обрабатываемой полосы, обеспечивая качественное формирование ее стенок. Крылья Г-образных ножей отрезают слой почвы, равный вылету их рабочей части за наружный диаметр дисков, и измельчают ее. При обработке почвы повышенной влажности не происходит ее налипания на внешние стороны дисков и скапливания в междисковом пространстве.

Фрезерный рабочий орган
