Частное техническое решение, имеющее самостоятельное значение.

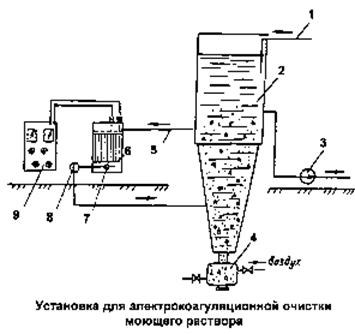

Установка (см. рисунок) состоит из емкости 2 для моющего раствора, электрокоагулятора 6, представляющего собой камеру, внутри которой находятся стальные пластины-электроды, трубопровода 1 для подачи моющего раствора, шламосборника 4, пульта управления 9, перекачивающих насосов 3, 8, трубопроводов 5, 7.

Загрязненный моющий раствор поступает в электрокоагулятор по трубопроводу 5. Через отверстия в перегородке электрокоагулятора раствор попадает на пластины-электроды. Благодаря присутствию в растворе электролитов между пластинами возникает движение потоков. Анод активно растворяется. Загрязненный моющий раствор обогащается ионами железа растворяемых электродов. В результате химических реакций с компонентами синтетических моющих средств происходит коагуляция частиц загрязнений. Частицы загрязнений, захваченные продуктами химических реакций, укрупняются, образуя взвеси. Раствор, прошедший электрокоагуляционную обработку, из нижней части емкости электрокоагулятора по трубопроводу 7 поступает на отстаивание. Частицы загрязнения оседают в шламосборнике 4, который по мере необходимости опорожняют с помощью сжатого воздуха.

Перекачивающий насос 8 выбирается с учетом производительности установки. Рекомендуется применение насосов марки 1,5К-8/19 или 2К-20/18.

Установка имеет источник питания постоянного тока. Регулировка напряжения и силы тока осуществляются с пульта 9. В электрической схеме источника питания имеется ключ для измерения его полярности. Перефазировка продляет срок службы электродов, повышает экономичность очистки раствора.

Установку для электрокоагуляционной очистки можно применять в комплексе с любыми моечными установками, в том числе погружными.
