Результат выполнения конструкторской разработки

Вентильный привод (см. рис.) содержит блок 1 перемножения, формирователи 2, 3, 4 импульсов сброса, суммирующие интеграторы 5, 6, 7 со сбросом, пороговые элементы 8, 9, 10, элементы ИСКЛЮЧАЮЩИЕ ИЛИ 11, 12, 13, формирователь 14 сигналов датчика положения ротора, логический формирователь 15 120-градусных сигналов управления коммутатором, полупроводниковый коммутатор 16, датчик 17 частоты вращения, трехфазную синхронную машину 18 и датчик положения ротора 19. Выходы чувствительных элементов датчика положения ротора 19 через формирователь 14 сигналов датчика положения ротора соединены с выходами соответственно первого, второго и третьего формирователей импульсов сброса и первыми входами соответственно первого, второго и третьего элементов ИСКЛЮЧАЮЩИЕ ИЛИ, вторые входы которых подключены соответственно к выходам первого, второго и третьего пороговых элементов.

Шина управления подключена к первому входу блока перемножения, второй вход которого соединен с выходом датчика частоты вращения и вторыми входами суммирующих интеграторов, первые входы которых объединены и подключены к выходу блока перемножения.

Выходы формирователей импульсов сброса подключены соответственно к управляющим входам первого, второго и третьего суммирующих интеграторов т.е. выход первого формирователя импульсов соединен с управляющим входом первого суммирующего интегратора, выход второго формирователя- с входом второго суммирующего интегратора и т. д., а выходы трех суммирующих интеграторов соединены соответственно с входами первого, второго и третьего пороговых элементов. Выходы элементов ИСКЛЧАЮЩИЕ ИЛИ через логический формирователь 120-градусных сигналов управления соединены с управляющими входами полупроводникового коммутатора.

.

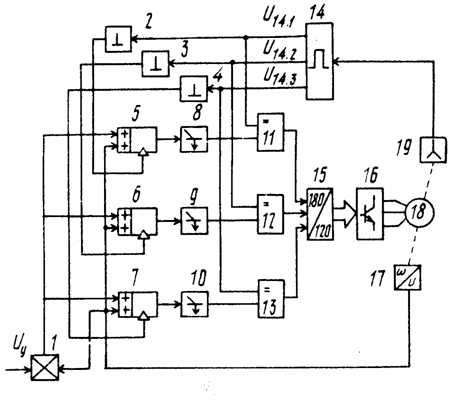

Рис. Блок-схема электропривода
