Результат выполнения научно-исследовательской разработки.

Полуавтомат контактной электросварки включает в себя подключенные к сети блок питания БП (см. рис.) и тиристорный коммутатор ТК, к выходу последнего через понижающий трансформатор Т подсоединена нагрузка Н (силовые контакты полуавтомата): управление ТК осуществляется последовательно соединенными кнопкой ПУСК, первым одновибратором ОВ1, первым Тг1 и вторым Тг2 триггерами, к прямому выходу последнего подключены первые входы первого И1 и второго И2 элементов И, выход последнего через усилитель мощности УМ соединен с управляющими входами ТК: выход И1 подключен к тактовому С-входу счетчика импульсов СЧ,q-выходы которого через дешифратор ДШ подсоединен к входу переключателя временных интервалов ПВИ, выходы последнего, кнопки СТОП и устройства задержки включения УЗВ соединены через элемент ИЛИ сr-входами установки в ноль Тг1 и Тг2. Блок питания БП формирует необходимые напряжения питания для всех блоков схемы управления и формирователя синхроимпульсов ФСИ, выходные сигналы последнего поступают на тактовый С-вход Тг2 и через элемент НЕ на второй вход И1 и вход второго одновибратора ОВ2, выходы последнего и генератора импульсов ГИ подключены ко второму и третьему входам И2 соответственно.

Полуавтомат контактной сварки работает следующим образом. При включении сетевого напряжения УЗВ формирует одиночный импульс, который через элемент ИЛИ устанавливает в нулевое состояние Тг1, Тг2 и СЧ. Нулевой сигнал Тг2 блокирует прохождение выходных импульсов ФСИ на вход СЧ и ГИ на вход УМ. После окончания указанного импульса УЗВ полуавтомат готов к работе.

С целью обеспечения высокого качества сварки оператор устанавливает с помощью переключения временных интервалов ПВИ необходимую длительность импульса сварочного тока. После нажатия кнопки ПУСК ОВ1 устанавливает Тг1 и, после поступления импульса с ФСИ, Тг2 в единичное состояние, открываются И1 и И2, выходные импульсы ГИ усиливаются УМ и открывают тиристоры ТК, в результате сетевое напряжение поступает через понижающий трансформатор Т на силовые контакты полуавтомата. ФСИ формирует импульсы синхронные с моментом прохождения сетевого напряжения через нулевой уровень. Счетчик СЧ суммирует импульсы с выхода ФСИ, дешифратор ДШ выделяет состояние СЧ, которое соответствует заданной длительности сварочного импульса, после чего ПВИ устанавливает Тг1 и Тг2 в нулевое состояние, тиристоры ТК запираются и полуавтомат возвращается в исходное состояние.

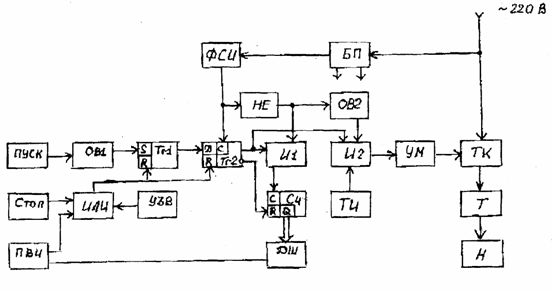

Рис. Структурная схема полуавтомата контактной электросварки
