Результат выполнения конструкторско-технологической разработки.

Структурная схема регулятора переменного тока РПГ (см. рис.) включает в себя последовательно соединенные задатчик тока ЗТ, элемент сравнения ЭС, пропорционально-интегральный регулятор Р, широтно-импульсный модулятор ШИМ, понижающий преобразователь постоянного напряжения ПН, питание которого осуществляется от сети через силовой трансформатор Т, выпрямитель иlc-фильтр ВФ; к выходу ПН подключен транзисторный инвертор с трансформаторным выходом ИНВ, выходное напряжениеuн последнего поступает на нагрузку Н и вход измерения напряжения цифрового блока измерения ЦБИ. Датчик тока ДТ преобразуетiн в пропорциональное напряжение, которое поступает на входы измерения тока ЦБИ и устройства обратной связи УОС, выходной сигнал последнего подключен к вычитающему входу ЭС.

Управляющий генератор импульсов УГИ формирует последовательность синхроимпульсов СИ, которая определяет частоту ШИМ, а выходной сигнал делителя частоты ДЧ - частоту переключения ИНВ и поступает на вход измерения частоты ЦБИ. Блок питания БП формирует необходимость напряжения всех узлов РПТ.

Регулятор переменного тока представляет собой систему автоматического управления выходным токомiн, величина которого определяется сигналом ЗТ. Изодромный закон управления, который реализует регулятор Р, обеспечивает высокое быстродействие и установившуюся ошибку системы близкую к нулю. ШИМ формирует управляющие импульсы ПН, длительность которых пропорциональна интегралу от выходного сигнала Р, что обеспечивает высокую помехоустойчивость и точность регулирования.

УГИ позволяет плавно регулировать частоту в диапазоне±20% от номинальной (1600Гц). Коэффициент перерасчета ДЧ равен 4 и определяет выходную частоту РПТ равную 400Гц. УОС предназначено для усиления, выпрямления и фильтрации сигнала с ДТ.

Цифровой блок измерения ЦБИ обеспечивает измерение и индикацию частоты, выходных напряжения и тока.

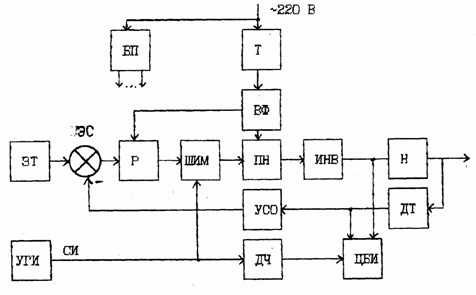

Рис. Структурная схема регулятора
