Номер

13-015-03

Наименование проекта

Кольцевой винтовой механизм

Назначение

Синхронная передача движения от одного привода на несколько рабочих мест.

Рекомендуемая область применения

Машиностроение, станкостроение, роторно-конвейерные линии

Описание

Результат выполнения конструкторской разработки.

В качестве привода для кольцевого винта могут быть использованы несоосная передача или шарико-винтовая передача. Кольцевой винтовой механизм содержит ведущую гайку, кольцевой винт, несколько ведомых гаек, по числу рабочих мест, кроме того, имеются: электродвигатель, понижающий редуктор и понижающие редукторы на рабочих местах.

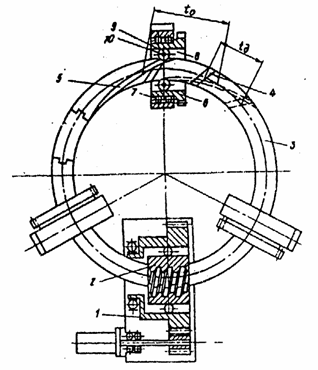

Принцип действия кольцевого несоосного механизма заключается в следующем. От ведущего элемента 1 (см. рис.) посредством последовательных взаимодействий эксцентриковой гайки 2 с основной винтовой нарезкой 4, кольца 3 и дополнительной винтовой нарезки 5 с направляющими роликами 9 получает вращение ведомый зубчатый элемент 6, установленный в подшипнике 7. В нем выполнено сквозное отверстие 8, охватывающее кольцо 3. Направляющие ролики 9 размещены посредством осей 10 в отверстии 8 и предназначены для взаимодействия с дополнительной винтовой нарезкой 5 кольца 3.

Изготовление кольцевого винта осуществляется на переоборудованном карусельном станке.

Рис. Кольцевой винтовой механизм.

Преимущества перед известными аналогами

Отсутствие необходимости реверсивного движения.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Высокий КПД- до 99%, относительная простота конструкции.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

08.08.2003
