Номер

13-017-03

Наименование проекта

Обработка торцевых зубьев методом совместного обката.

Назначение

Обработка торцевых зубьев муфт сцепления

Рекомендуемая область применения

Машиностроение, станкостроение. Механообработка.

Описание

Результат выполнения конструкторской разработки.

Способ основан на совместном обкате профильной дисковой фрезы и заготовки при зубообработке. Сущность способа состоит в следующем: заготовка 1 (см. рис.) вращается согласованно с инструментом 2 таким образом, что за период оборота заготовки на один зуб инструмент совершает вращение на один шаг. При этом каждый зуб инструмента нарезает свою впадину между зубьями заготовки. Чтобы обеспечить радиальность расположения впадин, необходимо создать расчетные значения смещения инструмента на величину С, скорости относительно вращенияvиvин с учетом ширины обода В заготовки, диаметров заготовки и радиуса инструмента.

Для обеспечения геометрической формы впадины на детали, каждый зуб инструмента соответствует профилю впадин нарезаемых зубьев. Число зубьев на инструменте рассчитывается из условий последовательного врезания во впадины заготовки при совместном обкате. Подача при резании ведется только в направлении глубины впадины. Для обеспечения прямолинейности образующих во впадинах обрабатываемой детали, расстояние между зубьями инструмента, а значит и диаметр его, рассчитывается. Величина шага инструмента выбирается в пятьдесят раз больше длины образующих впадин детали.

Данный способ можно осуществить на зубофрезерном станке при специальной установке инструмента и заготовки.



Обработка торцевых муфт сцепления дисковым профильным инструментом методом копирования обрабатываемых впадин при совместном обкате ведется радиальным врезанием инструмента в торец заготовки с подачейs. Такая схема обработки резко сокращает машинное время за счет уменьшения пути перемещения инструмента, который равен глубинеtвпадин нарезаемых зубьев. Совместный обкат позволяет вести непрерывный процесс обработки всех впадин, что повышает точность положения зубьев по шагу.

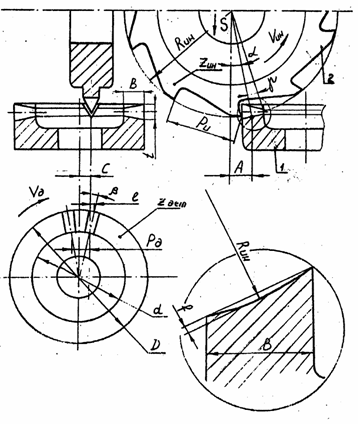

Рис. Схема обработки торцевых зубьев профильной фрезой методом совместного обката.

Преимущества перед известными аналогами

Обеспечение непрерывности процесса обработки.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Производительность по сравнению с обработкой на станке с ЧПУ в 20 раз выше и составляет 37 секунд.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

07.08.2003
