Номер 13-011-03 |
|||
Наименование проекта Фомирователь импульсов управления для тиристорного преобразователя |
|||
Назначение Формирование импульсов управления |
|||
Рекомендуемая область применения Преобразовательная техника, в частности в тиристорных схемах различного назначения, например в управляемых выпрямителях |
|||
Описание
Результат выполнения конструкторско-технологической разработки. Устройство содержит источник 1 (см. рис.) управляющего напряжения, выход которого подключен к первому информационному входу коммутатора 2, второй информационный вход которого соединен с выходом цифроаналогового преобразователя 3, управляющий вход которого объединен с входом умножителя частоты и Р-входами первого двоичного счетчика 5 и второго двоичного счетчика 6 и подключен через формирователь 7 импульсов при положительном значении синхронизирующего напряжения к источнику 8 синхронизирующего напряжения, а выход подключен к информационному входу преобразователя 9 напряжение-частота, синхронизирующий вход которого объединен с С-входом второго двоичного счетчика и подключен к выходу умножителя 4 частоты, а выход соединен с С-входами первого двоичного счетчика, выход старшегоn-го разряда которого соединен с выходом импульсного усилителя 10. Выход второго двоичного счетчика 6 через постоянное запоминающее устройство 11 соединен с выходом цифроаналогового преобразователя. Формирователь импульсов управления для тиристорного преобразователя имеет арккосинусоидальную статистическую характеристику.

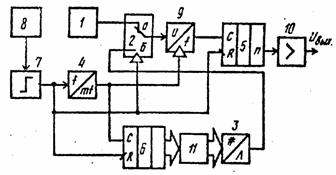

Рис. Блок-схема формирователя импульсов управления для тиристорного преобразователя |
|||
Преимущества перед известными аналогами Интегрирование входного сигнала |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект Обеспечивается линейная статическая характеристика управляемого преобразователя, высокая помехоустойчивость, обусловленная интегрированием входного сигнала |
|||
Возможность передачи за рубеж За рубеж не передаётся |
|||
Дата поступления материала 07.08.2003 |
