Номер

13-008-03

Наименование проекта

Электропривод колебательного движения.

Назначение

Повышение эффективности работы автоматических систем

Рекомендуемая область применения

Электротехника. Для использования в электроприводах с колебательным движением рабочего органа.

Описание

.

Результат выполнения конструкторской разработки

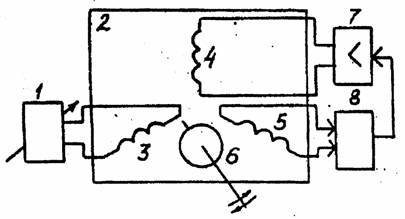

Электропривод содержит регулируемый источник (см. рис.) 1 постоянного напряжения, электрическую машину 2 переменного тока с трехфазной (3, 4 и 5) обмоткой статора и активным ротором 6, усилитель 7 и фазосдвигающее звено 8.

Электропривод колебательного движения работает следующим образом. За счет активного ротора, например, выполненного с постоянными магнитами, в машине создается намагничивающий поток Ф 0. При подключении к источнику 1 постоянного напряжения первой обмотки 3 статора по ней протекает постоянный токi0. В результате взаимодействия обмотки с потолкомi0и магнитного поля Ф 0 ротор 6 двигателя поворачивается и занимает нейтральное положение, соответствующее минимуму энергии электромеханической системы. При повороте ротора 6 относительно этого нейтрального положения на угол на него действует момент

М В=kiФ 0sin

-где к- коэффициент пропорциональности, стремящийся вернуть ротор в исходное положение. Следовательно, первая обмотка 3 электрической машины 2 выполняет функцию электрической пружины, жесткость которой может изменяться за счет изменения токаi0 спомощью регулируемого источника 1 постоянного напряжения.

При движении ротора 6 магнитный поток Ф 0 наводит в третьей обмотке 5 статора электрической машины ЭДС, пропорциональную скорости

d

i s=0 -----

dt

Напряжение с выхода третьей обмотки 5 статора электрической машины 2 поступает на вход фазосдвигающего звена 8, который осуществляет сдвиг по фазе входного напряжения. Сигнал с выхода фазосдвигающего звена поступает на вход усилителя 7, а напряжение с его выхода подается на вторую обмотку 4 статора. Ток, протекающий по второй обмотке 4 статора, взаимодействует с полем ротора 6, в результате чего создается электромагнитный момент, действующий на ротор и приводящий его в движение. При перемещении ротора 6 магнитный поток Ф 0 наводит ЭДС в третьей обмотке статора электрической машины 2. Таким образом, в системе осуществляется обратная связь между ротором 6 и обмотками 4 и 5 через последовательно соединенные фазосдвигающее звено 8 и усилитель 7.

В качестве фазосдвигающего звена 8 используется интегрирующее, интегродифференцирующее, изодромное или иное звено, обеспечивающее такой сдвиг сигнала по фазе, при котором возникают устойчивые автоколебания ротора.

При указанном соединении обмоток электрической машины ротор совершает колебания с частотой, близкой к резонансной частоте электромеханической системы. Параметры колебаний (амплитуда и частота) можно регулировать изменением тока в обмотке 3, подключенной к источнику 1 постоянного напряжения.

Рис. Электропривод колебательного движения

Преимущества перед известными аналогами

Обеспечение энергетически наиболее выгодного режима работы

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение КПД с 30 до 60%. Повышение точности измерений в 2 раза. Основная погрешность измерений менее 1%

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

07.08.2003
