Результат выполнения конструкторской разработки

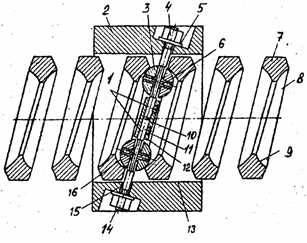

Планетарный винтовой механизм содержит винт 7 (см. рис.), ролики 3, полуоси 1,основную гайку 2, дополнительные гайки 4, шайбы 5, стопорные винты 11, подшипники 6, винтовую канавку 9, водило 12, цилиндрическую пружину 8, резьбовую поверхность 13,отверстия 15, резьбу 14, полусферы 16. Винт 7 выполнен в виде цилиндрической пружины, ролики в виде полусфер, водило - в виде втулки и двух полуосей. Обращенные в разные стороны концы полуосей имеют резьбу 14 и закреплены в соответствующих отверстиях основной гайки дополнительными гайками 4 с шайбами.

Соосное положение полуосей 1 дополнительно фиксируется с помощью стопорных винтов 4 во втулке 10. Ролики 3, установленные на подшипниках скольжения 6 водила 12,непосредственно взаимодействуют с винтовой головкой 9 винта 7. Основная гайка 2 взаимодействует с винтом 7. На резьбовой поверхности 13 основной гайки 2 выполнены сквозные отверстия 15. Дополнительные гайки 4 размещены в отверстиях 15 основной гайки 2 и взаимодействуют с резьбовыми концами полуосей 1.

Планетарный винтовой механизм работает следующим образом.

При вращении основной гайки 2 ролики 3 взаимодействуют с винтовой канавкой 9 винта 7, что приводит последний в поступательное движение. Винт 7 работает как при прямом, так и при реверсивном перемещении роликов. При сборке 2 вместе с соответствующими роликами 3 одновременно поднимаются дополнительными гайками.

Этим обеспечивается необходимое перемещение роликов 3 до надежного контакта их с винтовой канавкой 9. Момент наступления такого контакта определяется посредством тензометрических ключей. Затем дополнительно фиксируется соосное положение полуосей 1 стопорными винтами 11 во втулке 10.

При работе механизма под рабочей нагрузкой смежные пружины винта 7,между которыми находятся ролики 3, обеспечат прижатие к последним, чем дополнительно улучшится условие контакта и уменьшится возможность проскальзывания. Шайбы 5 предохраняют дополнительные гайки 4 от поворота. От вращения полуосей 1 при сборке и эксплуатации предупреждает профильное исполнение полуосей 1 и отверстий 15 под них в основной гайке 2.
