Номер

11-096-03

Наименование проекта

Кондуктор наладочный скальчатый пневматический

Назначение

Для установки и закрепления деталей типа осей при сверлении отверстия

Рекомендуемая область применения

На вертикально-сверлильных станках

Описание

Результат выполнения конструкторской разработки.



Кондуктор наладочный (см. рис. 1) состоит из плиты, стоек, кондукторной плиты, пневмоблока, втулки и других деталей.

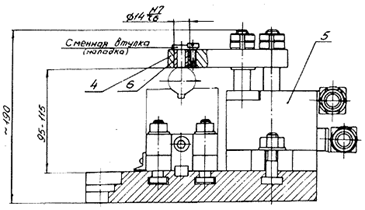

Рис. 1 Кондуктор наладочный скальчатый пневматический:

1 - плита; 2,3 -стойки; 4 - плита кондукторная; 5 - пневмоблок;

6 - втулка; 7 - нониус; 8 - пневмораспределитель

Обрабатываемая деталь устанавливается на две сменные призмы (наладки), которые крепятся к стойкам плитой, расположенной на скалках пневмоблока. В плите запрессована постоянная втулка, в которою устанавливается сменная кондукторная втулка (наладка). Размер от базовой поверхности обрабатываемой детали до обрабатываемого отверстия регулируется путем перемещения стоек в пазах плиты. Для большей точности установки на стойках предусмотрены нониусы. Управление работой пневмоблока производится пневмораспределителем.

Преимущества перед известными аналогами

Большая точность установки за счет предусмотренных на стойках нониусов

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости на 10-15%. Улучшение качества изделий

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.10.2003
