Номер 11-088-03 |
|
Наименование проекта Оправка беззазорная для обработки зубьев |
|
Назначение Для установки и закрепления шестерен при их обработке |
|
Рекомендуемая область применения На зубошлифовальных станках |
|
Описание
Результат выполнения конструкторской разработки. Состоит из оправки, опорного кольца, прижима, гаек, сепаратора и втулки (см. рис.1). На оправке устанавливается опорное кольцо и крепится винтами. На конусную часть оправки устанавливается втулка с сепаратором и шариками и поджимается гайкой. Обрабатываемая деталь базовым отверстием центрируется по шарикам и прижимается к опорному кольцу гайкой через прижим. Размер по шарикам выполнен на 0,03 мм больше размера отверстия обрабатываемой детали, что обеспечивает беззазорную посадку.

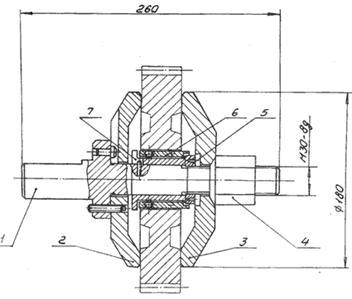

Рис. 1 Оправка беззазорная для обработки зубьев: 1 - оправка; 2 - опорное кольцо; 3 - прижим; 4, 5 - гайки; 6 - сепаратор; 7 - втулка |
|
Преимущества перед известными аналогами Беззазорная посадка обрабатываемой детали. Надежность закрепления, простота конструкции. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение точности обработки на 10% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 17.10.2003 |
