Номер 11-086-03 |
|
Наименование проекта Приспособление для нарезки зубьев червячных колес |
|
Назначение Для установки и закрепления червячных колес при их обработке |
|
Рекомендуемая область применения На зубофрезерных станках |
|
Описание
Результат выполнения конструкторской разработки. Приспособление состоит из подставки, центровика, болтов (см. рис. 1). Центровик устанавливается на стол станка и крепится цеховыми прихватами. На центровик устанавливается подставка с Т-образными пазами и крепится к столу станка. Обрабатываемая деталь центрируется по сменной втулке и опирается на сменное кольцо. Закрепление детали осуществляется болтами через сменный прижим.

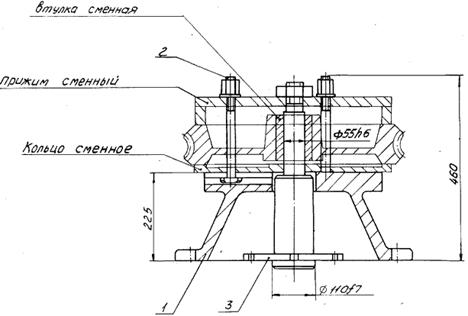

Рис.1 Приспособление для нарезки зубьев червячных колес: 1 - подставка; 2 - болт; 3 - центровик |
|
Преимущества перед известными аналогами Надежность закрепления обрабатываемой детали. Широкий диапазон нарезаемых червячных колес |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости на 15-20% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 17.10.2003 |
