Результат выполнения конструкторской разработки.

Кондуктор наладочный состоит из плиты, стоек, кондукторной плиты, пневмоблока, втулки и других деталей (см. рис.1).

Обрабатываемая деталь устанавливается на две сменные призмы (наладки) которые крепятся к стойкам плитой, расположенной на скалках пневмоблока. В плите запрессована постоянная втулка, в которую устанавливается сменная кондукторная втулка (наладка) Размер от базовой поверхности обрабатываемой детали до обрабатываемого отверстия регулируется путем перемещения стоек в пазах плиты. Для большей точности установки на стойках предусмотрены нониусы. Управление работой пневмоблока производится пневмораспределителем.

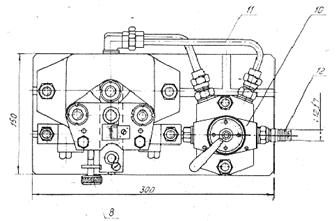

Рис.1 Кондуктор наладочный скальчатый пневматический:

1 - основание; 2 - плита; 3 - пневмоблок; 4 - стойка; 5 - болт;

6 - плита кондукторная; 7 - втулка; 8, 9 - винты; 10 - пневмораспределитель;
